Однокомпонентные формованные ВЧ-экраны: L- и T-образные

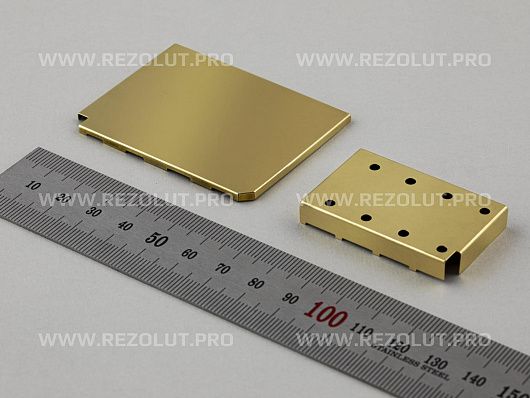

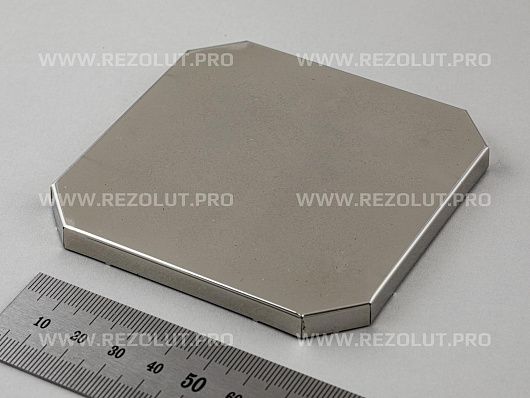

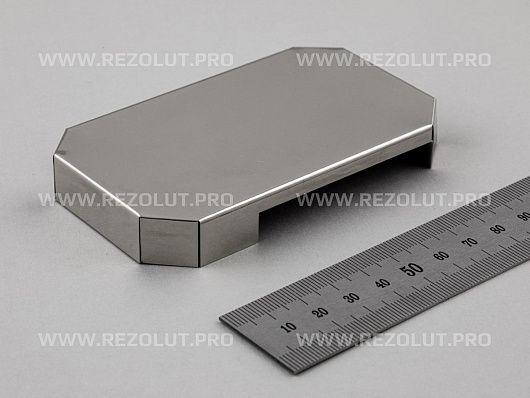

Однокомпонентные формованные L- и T-образные экраны закрепляются на плате с помощью монтажных штифтов или посредством поверхностного монтажа. В качестве основного материала может быть использована луженая жесть, латунь, нержавеющая сталь и нейзильбер «Alloy 770». Высота экрана может находиться в пределах от 3 до 15 мм. Толщина материала варьируется в пределах от 0,15 до 0,6 мм. Соединение углов осуществляется свободно, лазерной сваркой либо методом «жалюзи». Присутствует возможность напыления из меди, титана и алюминия. При необходимости осуществляется шелкография, УФ-печать или маркировка лазером для нанесения логотипа, серии изделия или другой информации.

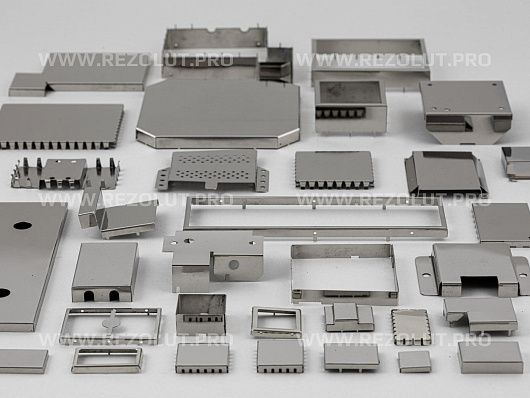

Мы не ограничены типовыми размерами и можем производить экраны по любой из технологий в необходимой для вашего прибора геометрии.
ВЧ-экраны для печатных плат предназначены для локального экранирования чувствительных электронных компонентов от электромагнитных воздействий. Однокомпонентные формованные экраны L- и T-образной формы применяются в устройствах, где требуется эффективная защита от радиочастотных помех при минимальных габаритах конструкции. Такие решения подходят для поверхностного монтажа и интеграции в современные электронные модули различного назначения.
Назначение и принцип работы ВЧ-экранов для печатных плат
ВЧ-экраны для печатных плат используются для обеспечения электромагнитной совместимости (ЭМС) электронных устройств. Экранирующий экран ограничивает распространение радиочастотных помех между компонентами печатной платы, снижает уровень перекрёстных наводок и защищает чувствительные цепи от внешних ВЧ- и СВЧ-излучений. Однокомпонентные формованные экраны позволяют локализовать отдельные функциональные зоны устройства и обеспечивают стабильную работу оборудования в условиях повышенной электромагнитной нагрузки.
Конструкция и технические характеристики экранов
Однокомпонентные формованные экраны изготавливаются методом штамповки и гибки металлической заготовки. В зависимости от требований проекта применяются экраны L-образные T-образные, а также специальные конфигурации по чертежам заказчика. ВЧ-экран формованный может иметь высоту от 2,3 до 15 мм при толщине материала от 0,15 до 0,6 мм.
Для формирования экранирующего контура используются различные варианты углового соединения:
-
свободное соединение углов;
-
лазерная сварка;
-
соединение типа «жалюзи».
Конструкция обеспечивает высокую механическую прочность и эффективное экранирование электронных модулей даже при плотной компоновке компонентов на плате. При необходимости предусматриваются вентиляционные отверстия и дополнительные элементы крепления.
Материалы и способы монтажа
Для производства экранов используются материалы с высокими экранирующими характеристиками:
-
Жесть белая ЭЖР ГОСТ 13345–85, EN10202, толщина 0,10–0,36 мм.
-
Нейзильбер лист МНЦ15–20 ГОСТ 5187–2003, толщина 0,10–0,36 мм,
-
покрытие: гальваническое никелирование, олово‑висмут.
-
Коррозионностойкая сталь марки AISI304, AISI430, толщина 0,10–1,0 мм,
-
покрытие: гальваническое никелирование, олово‑висмут.
-
Сталь различных марок толщина 0,10–1,0 мм,
-
покрытие: гальваническое никелирование, олово‑висмут.
-
Алюминиевый лист марки АМг2.Н, АМц, А5, АД1М ГОСТ 21631–2019, ENAW‑5774,
-
толщина 0,10–1,0 мм,
-
покрытие: гальваническое никелирование, олово‑висмут.
-
Латунь ЛС59 ГОСТ 15527–2004, толщина 0,20–1,0 мм,
-
покрытие: гальваническое никелирование, олово‑висмут.
-
Медный лист М1 ГОСТ 1173–2006, толщина 0,20–1,0 мм,
-
покрытие: гальваническое никелирование, олово‑висмут.
-
Бронза БрБ2т, БрОФ10–1, толщина 0,20–1,0 мм,
-
покрытие: гальваническое никелирование, олово‑висмут.
По запросу доступны различные варианты покрытий и напыления: медь, титан или алюминий. Экран для поверхностного монтажа устанавливается непосредственно на контактные площадки печатной платы методом пайки SMD. Для отдельных конструкций применяется экран на монтажных штифтах с последующей пайкой через отверстия.
Дополнительно возможно нанесение маркировки лазером, шелкографии или УФ-печати для идентификации изделий и серийного производства. Экран из латуни нержавейки Alloy 770 подбирается с учетом требований по ЭМС, коррозионной стойкости и условиям эксплуатации оборудования.
Области применения формованных экранов
ВЧ-экраны для печатных плат широко применяются в изделиях, где необходимо обеспечить стабильную работу радиоэлектронной аппаратуры и защиту от электромагнитных воздействий.
Основные направления применения:
-
промышленная электроника;
-
телекоммуникации и системы связи;
-
медицинское оборудование;
-
автомобильная электроника;
-
измерительные приборы;
-
навигационное оборудование;
-
научное оборудование;
-
системы безопасности;
-
энергетика;
-
предприятия ОПК и ВПК.
Экраны L-образные T-образные востребованы как в серийном производстве электроники, так и при разработке специализированных устройств под индивидуальные требования.
Преимущества экранов российского производства Резолют
Компания REZOLUT производит ВЧ-экраны для печатных плат на собственной производственной площадке в России. Собственное производство обеспечивает короткие сроки изготовления, независимость от зарубежных поставщиков и возможность оперативной адаптации изделий под требования заказчика.
Преимущества решений REZOLUT:
-
российское производство полного цикла;
-
импортозамещение зарубежных аналогов;
-
изготовление по индивидуальным чертежам;
-
кастомизация геометрии, размеров и формы;
-
выбор материалов и покрытий;
-
маркировка и дополнительная обработка;
-
серийное производство и опытные партии;
-
техническая документация и поддержка инженеров;
-
соответствие ГОСТ, ТУ и требованиям ЭМС;
-
доставка по всей России и странам СНГ.
Если необходимо купить ВЧ-экран для платы или заказать разработку экранирующего решения под конкретный проект, оставьте заявку на сайте. Специалисты REZOLUT подготовят расчёт, помогут подобрать конструкцию и предложат оптимальное решение для вашего оборудования.
