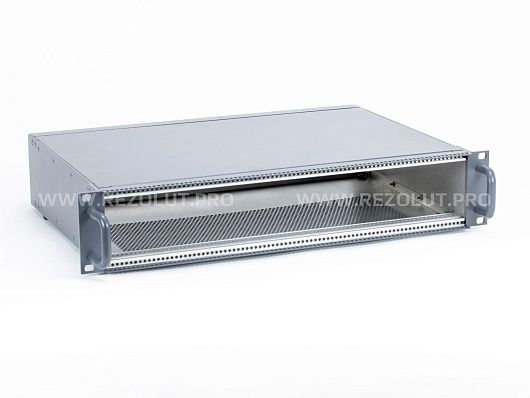

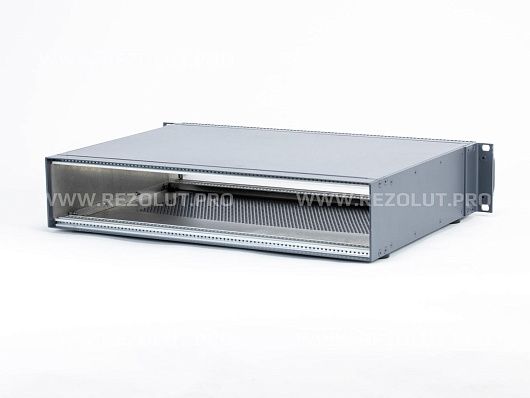

19" Настольный корпус для монтажа электронных компонентов

19-дюймовый настольный корпус предназначен для размещения и защиты радиоэлектронной аппаратуры, печатных плат и функциональных модулей в соответствии со стандартом 19". Конструкция обеспечивает удобный доступ к оборудованию при эксплуатации, испытаниях и сервисном обслуживании. Настольный корпус 19 дюймов применяется в системах автоматизации, телекоммуникационном оборудовании, измерительных комплексах и специализированной промышленной электронике. Благодаря совместимости со стандартными компонентами и широким возможностям кастомизации корпус для монтажа позволяет быстро интегрировать оборудование в существующие проекты.

Что такое 19-дюймовый настольный корпус: назначение и стандарты

19-дюймовый настольный корпус представляет собой блочный каркас или субрэк, выполненный в стандарте 19 дюймов (482,6 мм). Такой формат широко используется для размещения европлат, вставных модулей и электронных узлов различного назначения. Высота оборудования определяется единицей «U», что обеспечивает совместимость с существующими системами и аксессуарами.

Настольный корпус 19 дюймов соответствует требованиям стандарта IEC 60297-3-101 и может использоваться как самостоятельное изделие либо как корпус для монтажа в стойку при последующей интеграции в 19-дюймовую стойку или шкаф. Унифицированные размеры позволяют использовать типовые направляющие, панели и элементы экранирования.

Типоразмеры и технические характеристики

Линейка настольных корпусов REZOLUT включает несколько типоразмеров для решения различных инженерных задач.

Основные характеристики:

• Высота: 2U, 3U, 4U, 5U, 6U;

• Монтажная ширина:  84 HP;

• Глубина корпуса: 175, 235, 295, 355, 415 или 475 мм;

• Материал конструкции: алюминий;

• Статическая нагрузка: до 25 кг;

• Совместимость с европлатами и вставными модулями.

Корпус 2U настольный подходит для компактных систем управления и измерительных приборов. Корпус 3U 4U настольный востребован в телекоммуникационном оборудовании, системах сбора данных и промышленной автоматизации. Благодаря различным вариантам исполнения глубина корпуса подбирается под конкретную конфигурацию оборудования и требования заказчика.

Материалы, конструкция и степень защиты

Настольный корпус алюминиевый производится из высококачественных алюминиевых профилей и листовых элементов толщиной до 2 мм. Конструкция включает боковые стенки, направляющие, верхнюю крышку и переднюю панель с возможностью дополнительной механической обработки.

Для эффективного охлаждения оборудования предусмотрена перфорация и вентиляция корпуса. По запросу изделие комплектуется ЭМС-уплотнением и элементами экранирования для повышения электромагнитной совместимости оборудования. Стандартная степень защиты — IP20.

Дополнительно доступны:

• анодирование или порошковая окраска по каталогу RAL;

• нанесение маркировки и гравировки;

• изготовление вырезов под разъемы и органы управления;

• установка монтажных панелей и дополнительных крепежных элементов.

Области применения настольных корпусов 19"

19-дюймовый настольный корпус используется в проектах, где требуется надежное размещение и защита радиоэлектронной аппаратуры.

Наиболее востребованные отрасли:

• промышленная автоматизация;

• телекоммуникации и связь;

• системы сбора данных;

• энергетика;

• транспортная инфраструктура;

• оборонно-промышленный комплекс;

• медицинское оборудование;

• научное оборудование и измерительные приборы;

• серверное оборудование и специализированные вычислительные комплексы.

Корпус для РЭА настольный обеспечивает удобный монтаж печатных плат и электронных модулей как на этапе разработки, так и при серийной эксплуатации оборудования.

Преимущества корпусов российского производства Резолют

Компания REZOLUT разрабатывает и производит настольные корпуса, блочные каркасы и компоненты для защиты электроники на собственной производственной площадке в Обнинске. Собственное производство позволяет обеспечивать стабильные сроки изготовления, контроль качества на всех этапах и оперативную адаптацию изделий под требования заказчика.

Преимущества сотрудничества с REZOLUT:

• российское производство полного цикла;

• импортозамещение продукции Schroff, Сomptec и RatiopacPRO;

• изготовление серийных и индивидуальных решений;

• кастомизация конструкции, вырезов и маркировки;

• окраска по RAL и нанесение гравировки;

• поддержка инженеров на этапе проектирования;

• комплект технической документации;

• соответствие требованиям ГОСТ и отраслевых ТУ;

• доставка по всей России и странам СНГ.

Если необходимо купить настольный корпус 19 дюймов для нового проекта или заменить импортное оборудование, специалисты REZOLUT помогут подобрать оптимальную конфигурацию с учетом требований по размерам, нагрузкам, экранированию и условиям эксплуатации.
