Блочные каркасы 19 дюймов
для электроники и промышленного оборудования
(аналог EuropacPRO)

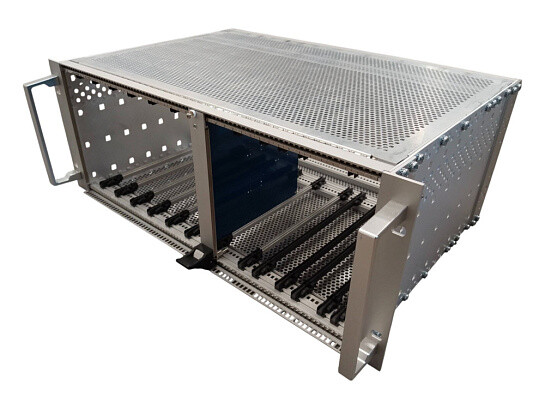

19-дюймовый блочный каркас от РЕЗОЛЮТ соответствует в исполнении лидеру отрасли — корпусу EuropacPRO. Корпус основан на модульной платформе и имеет широкий выбор вариантов размерного ряда, может отвечать различным индивидуальным требования заказчика, включая выбор вариантов внутреннего оснащения, индивидуальную конфигурацию внутренних деталей, а также дополнительные вырезы или отверстия.
Одним из вариантов блочных каркасов является 19-дюймовое шасси, специально разработанное для горизонтального монтажа плат и установки нестандартных компонентов, таких как трансформаторы и другие принадлежности с высокой нагрузкой, которые обычно размещаются на опорных панелях.
Компания РЕЗОЛЮТ предлагает Шасси из листовой стали (покрытие алюцинк) с передней панелью из алюминиевого профиля 3 мм, Шасси алюминиевое в индивидуальной конфигурации.
Блочный каркас (также известный как субрэк, subrack или крейт) — это модульная конструкция стандарта 19 дюймов, предназначенная для размещения печатных плат Eurocard, вставных модулей, объединительных плат (backplane) и другого электронного оборудования. Такие каркасы широко применяются в промышленной электронике, телекоммуникационных системах, измерительной технике, автоматизации производства и специальных отраслях, где требуется надёжная защита компонентов от механических нагрузок, вибраций, ударов и электромагнитных помех (ЭМС / EMC).
Блочный каркас обеспечивает высокую модульность и масштабируемость: платы устанавливаются на направляющие, фиксируются в слотах и подключаются к backplane. Это позволяет быстро собирать, обслуживать и модернизировать системы без полной замены конструкции.
Компания Rezolut проектирует и производит алюминиевые блочные каркасы, соответствующие стандарту IEC 60297‑3‑101 / ГОСТ Р МЭК 60297‑3, включая аналоги популярной серии EuropacPRO, с учётом индивидуальных требований заказчика — от стандартных решений до защищённых исполнений для harsh environment.
Конструкция и особенности блочных каркасов
Блочный каркас 19" собирается из высокопрочного алюминиевого профиля и состоит из боковых стенок, горизонтальных рельсов (профилей), кронштейнов, крышек, монтажных элементов и направляющих для плат. Такая архитектура обеспечивает жёсткость конструкции при минимальном весе и отличный теплоотвод — важное преимущество алюминиевых каркасов для мощной электроники.
Ключевые элементы конструкции:
- Алюминиевый профиль — основной несущий материал с анодированием или защитным покрытием для коррозионной стойкости.
- Направляющие плат — обеспечивают точную установку Eurocard‑плат (стандарт IEC 60297‑3‑101 / ГОСТ Р МЭК 60297‑3) высотой 3U, 6U и более; совместимы с Card‑Lok, Wedges‑Lok и винтовым креплением.
- Монтажные элементы и рельсы — передние и задние рельсы с двух‑ или трёхточечной фиксацией для повышенной виброустойчивости.
- Backplane (объединительная плата) — подготовка под разъёмы DIN 41612 или кастомные соединители для надёжного электрического монтажа.
- Дополнительные панели и аксессуары — токопроводящие прокладки для ЭМС‑экранирования, резьбовые вставки, ручки, защитные крышки.
Конструкция поддерживает регулировку глубины, ширину до 84 HP и различные варианты охлаждения (естественное или принудительное). Защищённые блочные каркасы дополнительно оснащаются уплотнениями (текстильными прокладками или пружинными контактами из нержавеющей стали), что повышает степень защиты от пыли, влаги и электромагнитных помех. Все решения соответствуют требованиям виброустойчивости (до 5g и выше в усиленных исполнениях) и стандартам промышленной электроники.
Виды блочных каркасов
Мы предлагаем полный спектр модульных каркасов 19 дюймов под задачи любого проекта:
- Открытые каркасы — для лабораторного и тестового оборудования, где важна максимальная вентиляция и удобный доступ.
- Закрытые каркасы — с боковыми и задними панелями для базовой защиты компонентов в условиях умеренных внешних воздействий.
- Защищённые блочные каркасы — усиленные исполнения с EMC‑экранированием, повышенной вибро‑ и ударостойкостью. Идеальны для транспорта, энергетики, оборонной промышленности и медицины.
Все каркасы — сборно‑разборные, что упрощает транспортировку и монтаж на объекте. Доступны стандартные типоразмеры (высота 3U–9U (теоретически до 40U), ширина 42–84 HP, глубина от 160 мм) и полностью кастомные решения.
Преимущества алюминиевых каркасов
Алюминиевые блочные каркасы от Rezolut выгодно отличаются от стальных аналогов:
- Лёгкость при высокой прочности — снижает нагрузку на стойки и упрощает установку.
- Отличный теплоотвод — алюминий эффективно рассеивает тепло от мощных модулей.
- Сборно‑разборная конструкция — каркас из алюминия легко модифицируется под проект без сварки.
- Модульность и масштабируемость — быстрый апгрейд системы путём замены плат или добавления слотов.
- Защита от вибраций, ударов и ЭМС — благодаря продуманной геометрии профилей и специальным уплотнениям.
Такие решения особенно востребованы, когда требуется каркас‑стойка из частей для нестандартного монтажа или интеграции в существующие 19‑дюймовые стойки.
Производство и кастомизация
Rezolut — российский производитель полного цикла. Мы изготавливаем блочные каркасы под конкретный проект: от расчёта конфигурации и подбора направляющих до нанесения маркировки, дополнительных вырезов и интеграции с вашим оборудованием. Доступна доработка серийных изделий, изготовление малыми партиями от 1 штуки и полный инженерный расчёт (включая вибронагрузки, тепловой режим и ЭМС).
Наши специалисты работают с требованиями ГОСТ, IEC и отраслевыми нормами, обеспечивая полную совместимость с Eurocard‑платами и rack mount системами.
Подберём модульный каркас под ваш проект
Нужен надёжный блочный каркас 19 дюймов с учётом нагрузки, охлаждения и защиты ЭМС?
Инженеры Rezolut бесплатно проанализируют ТЗ, предложат оптимальную конфигурацию и подготовят коммерческое предложение с расчётом стоимости и сроков.
Запросить консультацию инженера • Получить расчёт конфигурации • Подобрать каркас под проект
Ответы на часто задаваемые вопросы
Что такое блочный каркас?
Блочный каркас — это модульная несущая конструкция стандарта 19 дюймов (482,6 мм) для монтажа печатных плат и электронных модулей. В отличие от шкафов (которые закрывают всё оборудование целиком) и корпусов (для одиночных устройств), каркас фокусируется на компактном размещении плат по стандарту Eurocard. Он состоит из алюминиевого профиля, направляющих, рельсов и подготовлен под backplane.
Главные отличия — высокая модульность (быстрая замена модулей), отличный доступ для обслуживания и возможность сборки‑разборки. Каркас из алюминия обеспечивает лёгкость, прочность и эффективный теплоотвод, а защищённые версии добавляют виброустойчивость и экранирование ЭМС. Это идеальное решение для промышленной электроники, где требуется надёжность без избыточной массы и стоимости.
Где применяются блочные каркасы 19 дюймов?
Блочные каркасы широко используются там, где нужна компактная, масштабируемая и защищённая платформа для электроники:
- Телеком и связь — монтаж оборудования в стойках, кросс‑платы, системы передачи данных.
- Промышленная автоматизация — управление станками, контроллеры, системы мониторинга.
- Контрольно‑измерительные приборы — лабораторное и производственное оборудование.
- Оборонная промышленность и транспорт — виброустойчивые решения для железной дороги, автомобильной техники, морских и авиационных систем.
- Медицина и энергетика — защищённые каркасы с EMC‑защитой для чувствительного оборудования.
Наши изделия успешно работают в системах управления светофорами, ветроэлектростанциях, развлекательных комплексах и специальной технике.
Как выбрать блочный каркас под проект?
Выбор зависит от нескольких ключевых параметров — это позволяет инженеру подобрать решение, которое прослужит годы без отказов:
- Размер и совместимость — высота в U (3U, 6U), ширина в HP (до 84), глубина. Обязательно соответствие Eurocard и IEC 60297.
- Механическая нагрузка и виброустойчивость — для обычных условий хватит базового исполнения; для транспорта и промышленности выбирайте усиленные варианты (до 5g и выше).
- Защита — открытое/закрытое/защищённое исполнение, степень экранирования ЭМС, уплотнения.
- Охлаждение — естественное конвекционное или с возможностью установки вентиляторов.
- Дополнительные требования — backplane, тип разъёмов, кастомные вырезы, материал (алюминий), сборно‑разборная конструкция.
Рекомендуем начинать с технического задания: укажите количество плат, мощность, условия эксплуатации и стандарты. Наши инженеры выполнят расчёт, предложат несколько вариантов и подготовят 3D‑модель или чертежи. Такой подход гарантирует оптимальное соотношение цены, надёжности и функциональности.
