Для чего необходимо экранирование печатных плат

Экранирование печатных плат требуется в тех случаях, когда даже тщательно спроектированная схема работает нестабильно в реальных условиях эксплуатации. Высокочастотные помехи, перекрестные наводки и электромагнитные излучения от соседних узлов или внешних источников способны нарушить целостность сигнала, вызвать ложные срабатывания или полностью вывести устройство из строя.

Особенно остро проблема проявляетфся в устройствах с плотной компоновкой, высокоскоростными цифровыми цепями, RF-модулями (Wi-Fi, Bluetooth, LTE, 5G), аналоговыми усилителями, генераторами и приемными трактами. Без локальной защиты чувствительные компоненты подвергаются воздействию внутренних и внешних электромагнитных помех, что приводит к снижению надежности всей радиоэлектронной аппаратуры (РЭА).

Экранирование печатных плат решает эту задачу, создавая локальный барьер вокруг критических участков схемы. Оно повышает устойчивость устройства к помехам, обеспечивает соответствие нормам ЭМС и позволяет избежать дорогостоящих переделок на поздних этапах проекта.

Какие проблемы решает экранирование печатных плат

Без экранирования даже правильно разведенная плата может демонстрировать нестабильную работу. Основные проявления:

Нестабильная работа устройства

Высокочастотные наводки вызывают шум, искажение сигналов и резонансы. В результате — сбои в работе микроконтроллеров, ложные срабатывания датчиков или нестабильность тактовых генераторов. В промышленной электронике это приводит к простоям оборудования, а в телеком-системах — к потере пакетов данных.

Помехи в радиоканалах и соседних цепях

Источники излучения (высокоскоростные шины, импульсные преобразователи, часы) создают перекрестные помехи. Без экрана сигналы «перетекают» между цепями, ухудшая качество радиоканалов, снижая чувствительность приемников и увеличивая уровень излучаемых помех. Особенно заметно в устройствах с несколькими RF-узлами на одной плате.

Сбои в чувствительных аналоговых и RF-узлах

Аналоговые усилители, АЦП/ЦАП, датчики и приемные тракты крайне уязвимы к электромагнитным наводкам. Даже небольшие помехи приводят к снижению отношения сигнал/шум, появлению артефактов и деградации характеристик. В медицинском оборудовании, измерительной технике и автомобильной электронике такие сбои недопустимы.

Защита от электромагнитных помех с помощью экранов позволяет локализовать источники излучения и изолировать чувствительные зоны, значительно повышая общую стабильность и надежность изделия.

Как работает экранирование и почему оно повышает стабильность платы

Экранирование печатных плат — это целенаправленное инженерное решение, которое локально изолирует участки схемы от электромагнитных взаимодействий. Оно повышает устойчивость устройства к помехам, сохраняет целостность сигнала и помогает пройти испытания на ЭМС без лишних переделок.

Барьер для внешних и внутренних помех

Металлический экран для печатной платы создаёт проводящий барьер, отражающий и поглощающий электромагнитные волны. Внешние помехи не проникают к чувствительным цепям, а внутренние излучения (от высокоскоростных шин, импульсных преобразователей и генераторов) не распространяются на соседние узлы.

Принцип основан на клетке Фарадея: внутри замкнутого проводящего объёма электрическое поле стремится к нулю. Вихревые токи, возникающие в металле, отводятся в систему заземления. Это особенно важно при плотной компоновке платы, где один источник ВЧ-излучения может «зашумить» сразу несколько цепей.

Локализация излучения и защита чувствительных компонентов

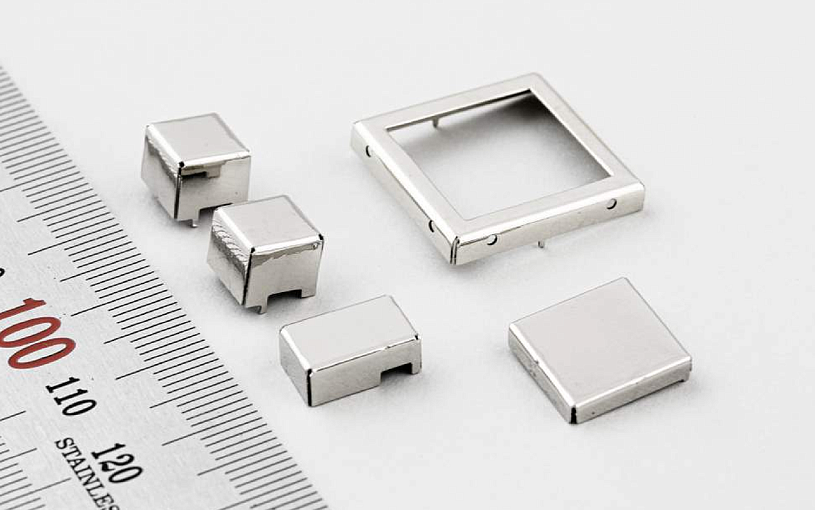

ВЧ экраны для печатных плат позволяют изолировать конкретный RF-узел, аналоговый усилитель, АЦП или приёмный тракт. Экран локализует излучение внутри защищённого объёма и одновременно защищает уязвимые элементы от внешних наводок.

В результате снижается уровень перекрестных помех, уменьшается джиттер тактовых сигналов и повышается отношение сигнал/шум. Без локального экранирования разработчикам приходится увеличивать расстояния между цепями или усложнять трассировку, что ведёт к росту габаритов и стоимости изделия.

Почему экран должен быть правильно заземлен и конструктивно продуман

Эффективность экранирования сильно зависит от качества заземления и конструкции. Экран подключается к общему контуру заземления по максимальному периметру — через контактные площадки или штифты. Низкоимпедансное заземление отводит наведённые токи, не позволяя им становиться новыми источниками помех.

Ключевые конструктивные требования:

• минимальные щели и зазоры;

• качественное соединение углов (лазерная сварка или метод «жалюзи»);

• точная высота и геометрия экрана;

• учёт теплового режима (перфорация без «окон» для помех).

Плохо заземлённый или имеющий крупные щели экран может работать как антенна и даже ухудшить ситуацию. Поэтому при разработке экранирования печатных плат важно моделировать ЭМС на ранних этапах и выбирать производителя, способного обеспечить точную геометрию и стабильное качество в серии.

Какие решения применяют для экранирования печатных плат на практике

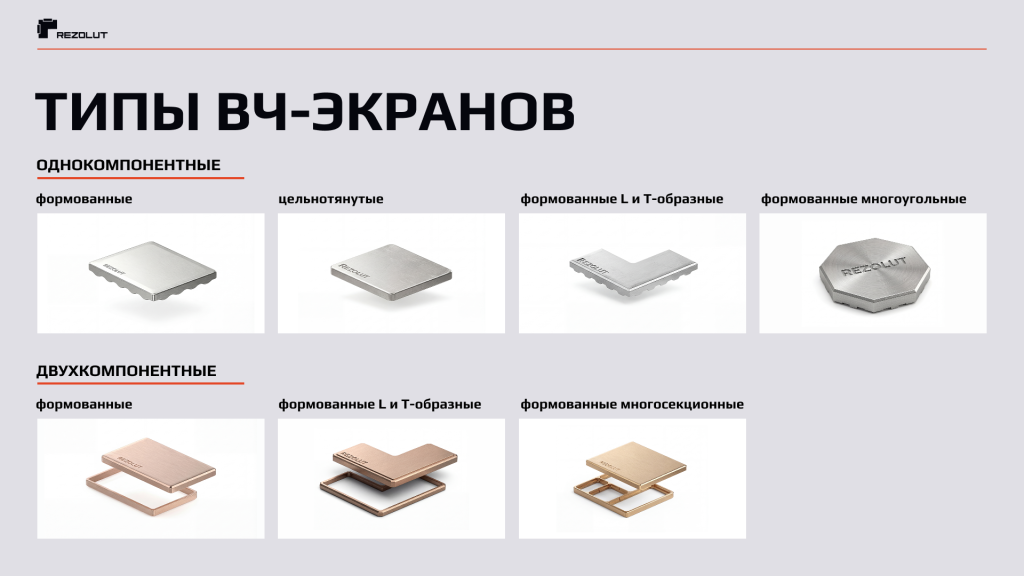

Однокомпонентные и двухкомпонентные экраны

Современные ВЧ экраны для печатных плат делятся на два основных типа:

• Однокомпонентные формованные экраны — цельная металлическая конструкция. Они компактны, обеспечивают высокую герметичность и подходят для серийных изделий, где доступ к компонентам после монтажа не требуется. Идеальны для плотных узлов и стабильных схем.

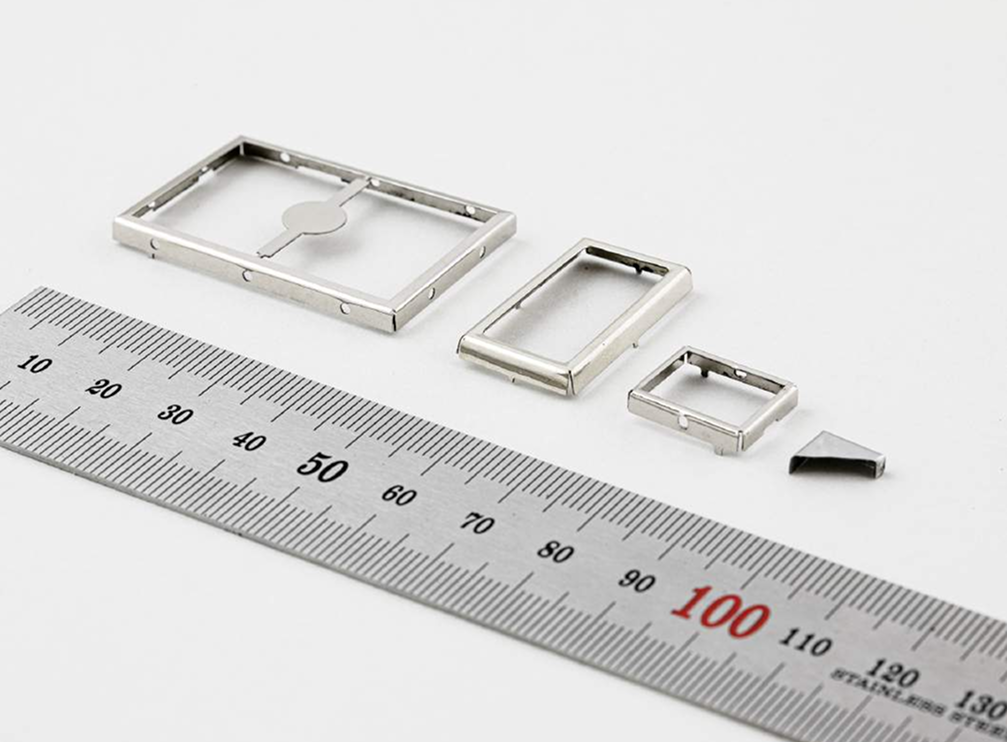

• Двухкомпонентные экраны — состоят из рамки-обечайки и съемной крышки. Позволяют открывать экран для настройки, калибровки или ремонта без демонтажа. Удобны на этапе НИОКР и в устройствах с сервисным обслуживанием.

Материалы: луженая жесть, латунь, нержавеющая сталь, нейзильбер

Материалы подбираются под частотный диапазон и условия эксплуатации:

• Жесть белая ЭЖР ГОСТ 13345–85, EN10202, толщина 0,10–0,36 мм

• Нейзильбер лист МНЦ15–20 ГОСТ 5187–2003, толщина 0,10–0,36 мм покрытие: гальваническое никелирование, олово‑висмут

• Коррозионностойкая сталь марки AISI304, AISI430, толщина 0,10–1,0 мм покрытие: гальваническое никелирование, олово‑висмут

• Сталь различных марок толщина 0,10–1,0 мм покрытие: гальваническое никелирование, олово‑висмут

• Алюминиевый лист марки АМг2.Н, АМц, А5, АД1М ГОСТ 21631–2019, ENAW-5774, толщина 0,10–1,0 мм покрытие: гальваническое никелирование, олово‑висмут

• Латунь ЛС59 ГОСТ 15527–2004, толщина 0,20–1,0 мм покрытие: гальваническое никелирование, олово‑висмут

• Медный лист М1 ГОСТ 1173–2006 толщина 0,20–1,0 мм покрытие: гальваническое никелирование, олово‑висмут

• Бронза БрБ2т, БрОФ10–1, толщина 0,20–1,0 мм покрытие: гальваническое никелирование, олово‑висмут

Толщина материала обычно составляет 0,10–0,6 мм, высота экранов — от 3 мм и выше (возможна минимальная высота от 1,0 мм). Способы соединения углов: лазерная сварка, метод «жалюзи» или свободное соединение. Монтаж выполняется через поверхностный монтаж (SMT) на паяльную пасту или с помощью монтажных штифтов.

Дополнительные опции включают вентиляционные отверстия для теплоотвода, нанесение защитных покрытий (медь, никель, олово-висмут) и индивидуальную маркировку (УФ-печать или лазерная гравировка).

Как выбрать экран для конкретной печатной платы

Выбор экрана для печатной платы — это всегда компромисс нескольких факторов. Правильное решение позволяет добиться требуемого уровня ЭМС без переразмеров платы и лишних затрат. Экран нельзя подобрать «на глаз» по одному параметру — необходимо учитывать всю совокупность условий эксплуатации и производства.

Частотный диапазон и характер помех

Первый и самый важный критерий — рабочие частоты и тип помех.

Для низкочастотных наводок (до сотен МГц) часто достаточно простого экрана из лужёной жести или латуни.

В диапазоне от 1 ГГц и выше требуются материалы с высокой проводимостью (нейзильбер МНЦ15-20) и минимальные щели в конструкции.

Определите: где находится источник помех (генератор, импульсный преобразователь, высокоскоростная шина) и какие узлы наиболее чувствительны (приёмный тракт, АЦП, малошумящий усилитель). От этого зависит необходимое экранирующее ослабление в дБ.

Геометрия платы и плотность компоновки

Оцените высоту и площадь защищаемого участка. Экран должен полностью закрывать критический узел с минимальным зазором до компонентов (обычно 0,5–1 мм).

При плотной компоновке выбирают низкопрофильные экраны высотой от 3 мм (в отдельных случаях от 1,0 мм). Важно учитывать высоту ближайших элементов, чтобы экран не мешал монтажу других компонентов и не создавал механических напряжений на плате.

Требования к теплу, обслуживанию и серийному выпуску

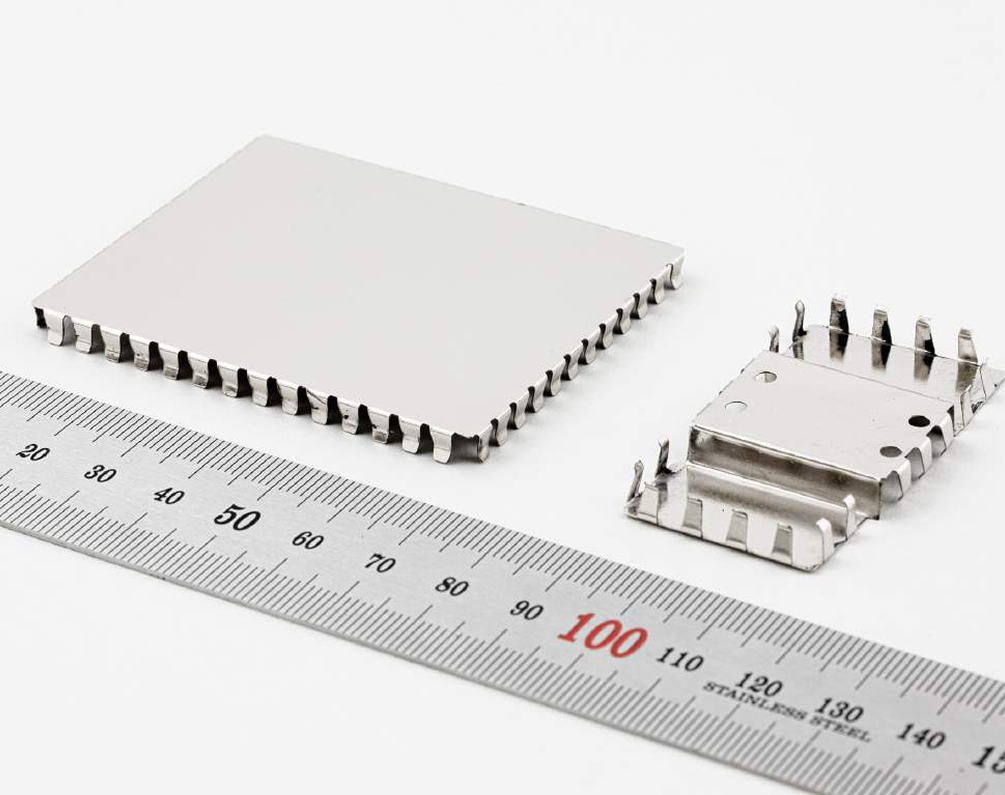

Учтите тепловой режим: если узел сильно греется, понадобится перфорация или вентиляционные отверстия без потери экранирующих свойств.

Нужен ли доступ к компонентам после монтажа?

• Для серийных изделий без сервисного обслуживания оптимальны однокомпонентные формованные экраны.

• При необходимости настройки, калибровки или ремонта выбирают двухкомпонентные (съёмная крышка).

Также оцените объём выпуска: для мелких и средних серий важна возможность быстрой доработки геометрии, для крупносерийного производства — максимальная повторяемость и совместимость со SMT-линией.

Почему материал и конструкция влияют на результат

Материал определяет экранирующую эффективность, коррозионную стойкость и паяемость:

• нейзильбер — лучший баланс свойств для большинства ВЧ-задач;

• нержавеющая сталь — для жёстких условий эксплуатации;

• латунь и лужёная жесть — для экономичных решений.

Конструкция влияет на качество заземления, наличие щелей и механическую прочность. Способ соединения углов (лазерная сварка, метод «жалюзи»), толщина материала (0,15–0,6 мм) и способ монтажа (SMT или штифты) напрямую сказываются на конечном результате.

Практический алгоритм выбора экрана для печатной платы:

1. Определите источник помех и наиболее чувствительные узлы.

2. Укажите рабочий частотный диапазон и требуемое ослабление.

3. Замерьте доступную высоту и площадь для экрана.

4. Решите, нужен ли доступ к компонентам после монтажа.

5. Учтите тепловой режим и условия эксплуатации.

6. Выберите материал и способ монтажа.

7. Согласуйте геометрию и чертеж с производителем.

Только комплексный подход гарантирует, что ВЧ экран для печатной платы будет эффективно решать задачу ЭМС и при этом останется технологичным и экономически оправданным.

Почему производитель экранов должен учитывать не только размеры, но и эксплуатацию изделия

Размер экрана — это только начало. Реальная эффективность экранирования печатных плат в серийном изделии зависит от того, насколько точно и стабильно производитель способен воспроизвести конструкцию от партии к партии и насколько хорошо она адаптирована под конкретную плату и условия эксплуатации.

Повторяемость геометрии

В серийном производстве даже небольшое отклонение высоты, радиуса гиба или ширины щелей между партиями может заметно снизить экранирующие свойства. Поэтому критически важно стабильное соблюдение всех линейных размеров и углов.

Для серийной электроники важно не только экранирование как функция, но и повторяемость самого изделия: насколько точно выдерживается геометрия от первой до тысячной детали.

Стабильность монтажа и долговечность

Качество монтажа напрямую влияет на надёжность контакта с землёй и механическую прочность соединения. Минимальный радиус гиба 0,3 мм и точная высота экрана позволяют избежать напряжений на плате и гарантировать стабильный SMT-монтаж или прессовую посадку штифтов.

Некачественные соединения углов или неровные края со временем приводят к появлению микротрещин, ухудшению контакта и снижению эффективности экранирования в процессе эксплуатации.

Адаптация под конкретную плату

Каждый проект уникален: разная высота компонентов, расположение крепёжных отверстий, тепловые зоны и требования к обслуживанию. Стандартный экран «из каталога» редко даёт оптимальный результат.

Поэтому производитель должен уметь быстро адаптировать конструкцию под геометрию именно вашей платы — от минимальной высоты экрана от 1,0 мм до сложных L- и T-образных форм.

Компания Rezolut обладает собственным оборудованием для формовки и лазерной сварки ВЧ-экранов, что позволяет изготавливать экраны с минимальной высотой 1,0 мм, радиусом гиба от 0,3 мм и высокой точностью геометрии. Мы работаем с индивидуальными чертежами в AutoCAD и SolidWorks, обеспечивая точное соответствие требованиям каждого проекта — от опытных образцов до крупносерийного производства.

В итоге выбор производителя экранов для печатных плат определяет не только то, будет ли экран «закрывать» нужный участок, но и насколько стабильно и надёжно ваше устройство будет работать в реальной эксплуатации на протяжении всего срока службы.

Заключение

Экранирование печатных плат необходимо там, где критична стабильность сигнала, работа радиоканалов и защита чувствительных компонентов от электромагнитных помех. Правильно подобранный и изготовленный экран в комплексе с грамотным дизайном платы обеспечивает надежность устройства в реальной эксплуатации — от промышленной автоматики и телеком-оборудования до сложной аппаратуры ОПК и медицинской техники.

Если вам требуется подобрать ВЧ экраны для печатных плат с учетом геометрии вашей платы, частотного диапазона, способа монтажа и требований по ЭМС, специалисты Rezolut помогут выбрать оптимальную конструкцию, материал и вариант исполнения. Мы изготавливаем как стандартные, так и полностью кастомные решения — от опытных образцов до серийных партий.

Оставьте заявку или передайте чертежи — мы оперативно подготовим предложение под ваш проект.
