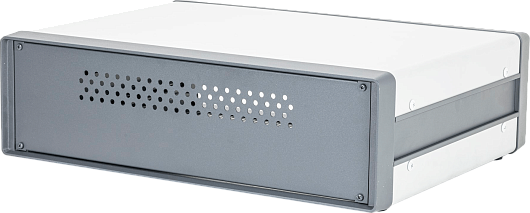

19-дюймовый настольный корпус
(аналог Comptec) — российское производство

Настольный корпус 19 дюймов — это универсальный приборный корпус евромеханики, предназначенный для размещения блочных каркасов (крейтов), вентиляторных блоков, передних панелей и других модулей стандарта 19". Он сочетает функции настольного прибора и конструкции, совместимой с монтажом в 19-дюймовый шкаф или стойку.

Наша продукция представляет собой полноценный аналог Comptec от nVent SCHROFF и полностью соответствует ГОСТ Р МЭК 60297-3-101, IEC 60297-3 и DIN 41494. Российское производство обеспечивает стабильные поставки, независимость от импортных рисков и конкурентные цены от производителя. Корпус идеально подходит для радиоэлектронной аппаратуры (РЭА) и конструктивов евромеханики.

Что такое настольный корпус Comptec: конструкция и стандарты

Корпус Comptec — это прочный настольный корпус 19 дюймов с симметричной конструкцией, где передняя и задняя рамы идентичны. Это позволяет использовать его как в настольном, так и в стоечном варианте без переделок.

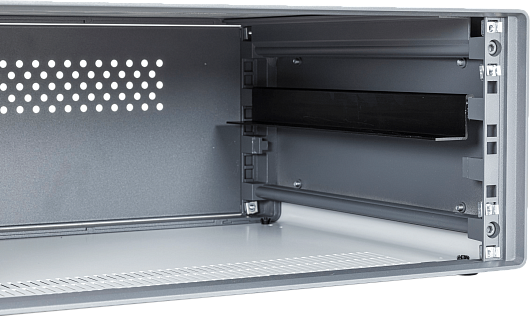

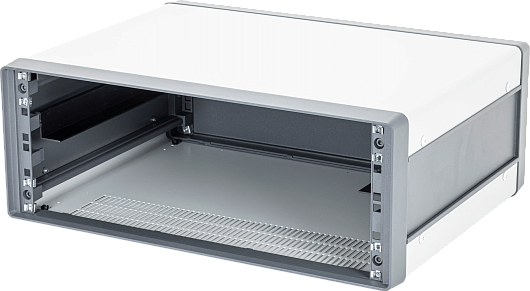

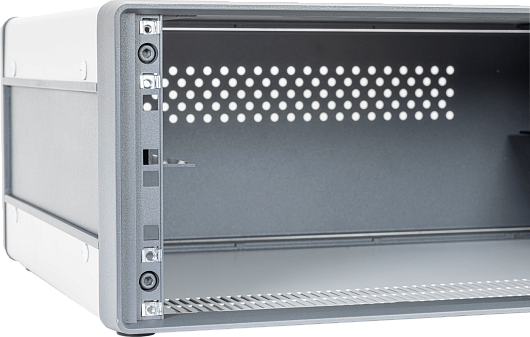

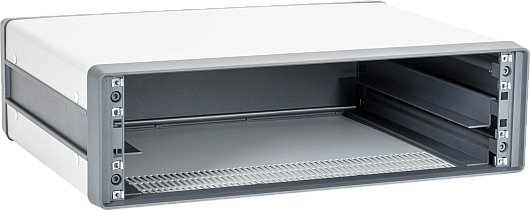

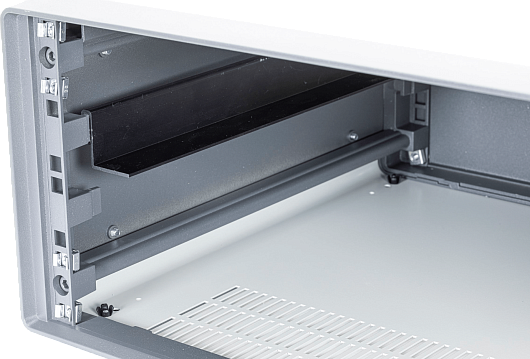

Конструкция включает литые под давлением алюминиевые рамы (RAL 7016) с интегрированным 19-дюймовым монтажным профилем, стальные крышки и боковые стенки (сталь 1 мм, RAL 9006). Боковые стенки оснащены удобными ручками для переноски. Корпус совместим с 19-дюймовой стойкой, поддерживает установку крейтов, вставных модулей и печатных плат.

Стандарты ГОСТ Р МЭК 60297-3-101 и IEC 60297-3 гарантируют полную взаимозаменяемость с европейскими аналогами Schroff Comptec. Возможна организация ЭМС-экранирования для защиты от электромагнитных помех. Материалы обеспечивают высокую механическую прочность, коррозионную стойкость и эстетичный внешний вид.

Типоразмеры и габаритные характеристики: 3U, 4U

Мы предлагаем настольный корпус 19 дюймов в популярных типоразмерах с гибким выбором глубины. Основные характеристики:

• Высота корпуса: – 3U — 153 мм (полезная высота ≈ 134 мм); – 4U — 198 мм.

• Ширина: 520 мм (полезная ширина 451 мм, соответствует 84 HP).

• Глубина: 300 мм, 400 мм, 500 мм (возможны другие значения до 1000 мм под заказ).

Корпус 19 дюймов 3U настольный и корпус 19 дюймов 4U настольный — наиболее востребованные варианты для компактных решений. Статическая нагрузка до 40 кг. Все типоразмеры позволяют устанавливать стандартные 19-дюймовые компоненты евромеханики и легко адаптируются под проект.

Рекомендуем использовать HTML-таблицу типоразмеров на странице для удобного сравнения (с артикулами и вариантами глубины).

Комплект поставки и материалы корпуса

Стандартный комплект поставки настольного корпуса включает:

• Переднюю раму (алюминий, литьё под давлением, RAL 7016) с 19-дюймовым монтажным профилем;

• Заднюю раму (аналогичная передней);

• Две боковые стенки со встроенными ручками;

• Верхнюю и нижнюю крышки (сталь 1 мм, RAL 9006);

• Панель основания;

• Заднюю панель;

• 4 регулируемые ножки с защитой от скольжения.

Материалы: литой алюминий для рам и качественная сталь для крышек и стенок. Опции включают перфорированную заднюю панель, дополнительную вентиляцию, индивидуальную заднюю стенку по чертежу заказчика, ручки переноски усиленного типа и элементы ЭМС-экранирования. Корпус поставляется в собранном виде или как комплект для самостоятельной сборки.

Области применения настольного приборного корпуса

Приборный корпус 19 дюймов широко применяется в различных отраслях благодаря двойному назначению: как полноценный настольный прибор и как элемент для монтажа в 19-дюймовый шкаф.

Основные сферы:

• Промышленная электроника и автоматика (АСУ ТП);

• Медицинское оборудование и измерительные приборы;

• Энергетика, нефтегазовая отрасль;

• Транспорт, железнодорожное оборудование, бортовые системы;

• Телекоммуникации и серверные решения;

• Научные и учебные учреждения;

• Оборонно-промышленный комплекс (ОПК), авионика.

Корпус отлично подходит для размещения встраиваемых вычислительных систем, вставных модулей, кассет и печатных плат. Высокая вибростойкость и возможность экранирования делают его надёжным решением для harsh-environment условий.

Почему выгодно купить аналог Comptec российского производства

Настольный корпус российского производства от компании Rezolut — прямой аналог Schroff Comptec с полным соответствием стандартам и улучшенными условиями для российского рынка.

Ключевые преимущества:

• Импортозамещение — отсутствие зависимости от зарубежных поставок, валютных рисков и санкционных ограничений;

• Собственное производство с контролем качества (соответствие ISO 9001);

• Короткие сроки изготовления, включая мелкосерийное и индивидуальное производство под чертёж заказчика;

• Цены от производителя без посредников;

• Возможность модификаций: перфорация, специальная глубина, цвет, дополнительное экранирование;

• Полный пакет технической документации, сертификаты и сервисная поддержка;

• Доставка по всей России.

Мы помогаем инженерам-конструкторам и снабженцам быстро решать задачи по компоновке РЭА, предлагая как стандартные модели, так и опытные образцы.
