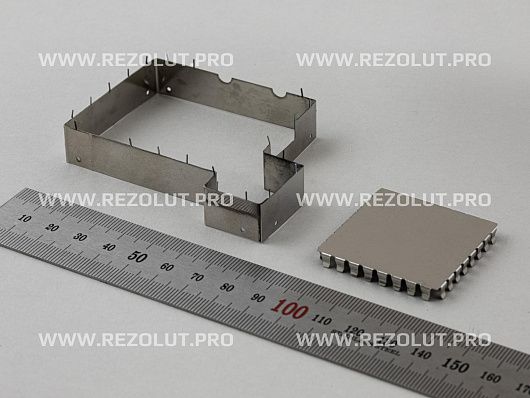

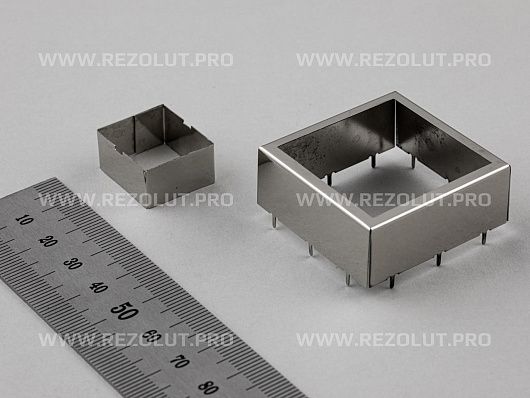

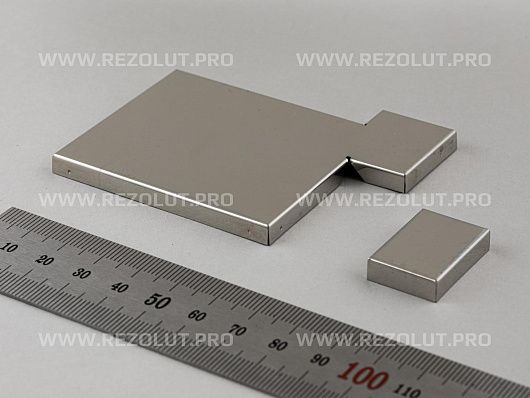

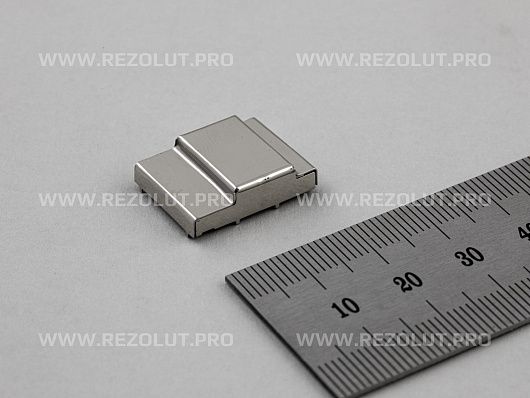

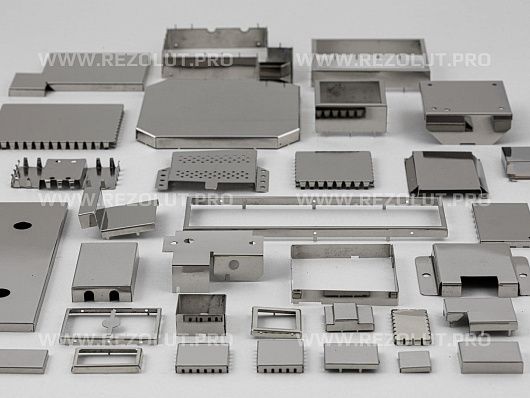

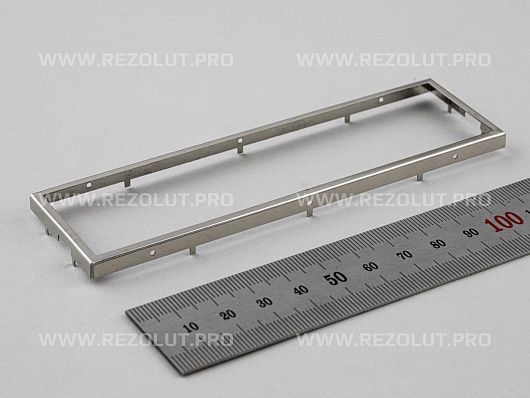

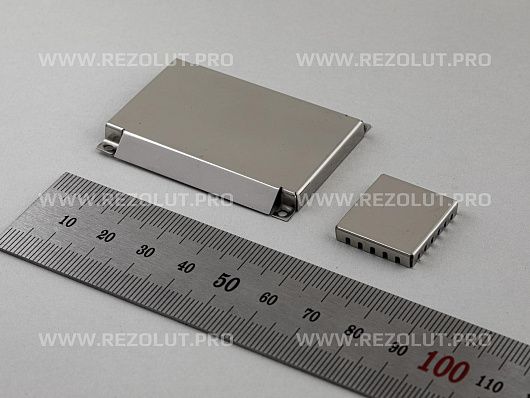

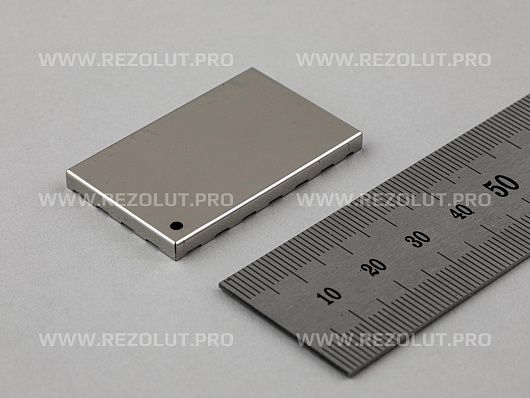

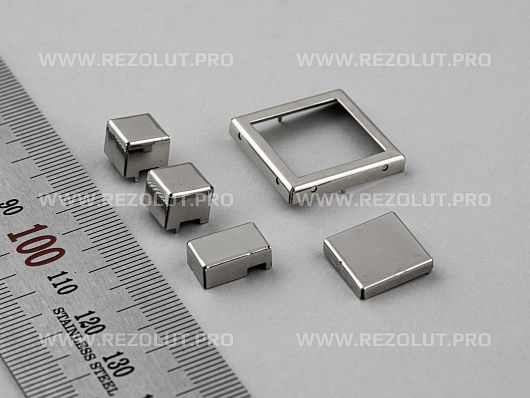

Компания «Резолют» производит двухкомпонентные формованные экраны для радиоэлектронной аппаратуры по чертежам, конструкторской документации и техническому заданию заказчика. Возможны стандартные, L- и T-образные, а также многосекционные конструкции. Экраны изготавливаются в требуемой для прибора геометрии — от опытных образцов до серийных партий.

Основные характеристики:

• Жесть белая ЭЖР ГОСТ 13345–85, EN10202, толщина 0,10–0,36 мм.

• Нейзильбер лист МНЦ15–20 ГОСТ 5187–2003, толщина 0,10–0,36 мм,
  покрытие: гальваническое никелирование, олово‑висмут.

• Коррозионностойкая сталь марки AISI304, AISI430, толщина 0,10–1,0 мм,
  покрытие: гальваническое никелирование, олово‑висмут.

• Сталь различных марок толщина 0,10–1,0 мм,
  покрытие: гальваническое никелирование, олово‑висмут.

• Алюминиевый лист марки АМг2.Н, АМц, А5, АД1М ГОСТ 21631–2019, ENAW‑5774,
  толщина 0,10–1,0 мм,
  покрытие: гальваническое никелирование, олово‑висмут.

• Латунь ЛС59 ГОСТ 15527–2004, толщина 0,20–1,0 мм,
  покрытие: гальваническое никелирование, олово‑висмут.

• Медный лист М1 ГОСТ 1173–2006, толщина 0,20–1,0 мм,
  покрытие: гальваническое никелирование, олово‑висмут.

• Бронза БрБ2т, БрОФ10–1, толщина 0,20–1,0 мм,
  покрытие: гальваническое никелирование, олово‑висмут.

Назначение двухкомпонентных экранов

Двухкомпонентные экраны применяются для локального экранирования электронных компонентов и отдельных зон печатной платы. Металлическая конструкция снижает воздействие электромагнитного поля и радиопомех, помогая обеспечить требуемые параметры ЭМС оборудования.

В отличие от цельного экрана, двухсоставная конструкция предусматривает основание и отдельную съемную крышку. Такое исполнение упрощает доступ к компонентам после монтажа основания на плату — например, при настройке, контроле или обслуживании оборудования.

Области применения двухкомпонентных экранов

Экраны для печатных плат используются в радиоэлектронной аппаратуре, телекоммуникационном и промышленном оборудовании, системах автоматизации, транспортной электронике и другой технике, для которой важна защита чувствительных компонентов от электромагнитных помех.

Конфигурация экрана определяется компоновкой платы, расположением электронных компонентов, требованиями к монтажу и необходимой геометрией зоны экранирования.

Конструкция и особенности двухкомпонентных экранов

Основание и съемная крышка

Двухкомпонентная конструкция состоит из основания, закрепляемого на печатной плате, и съемного элемента. Геометрия изделия проектируется с учетом расположения компонентов, требуемой высоты и доступного пространства внутри устройства.

Варианты крепления

Монтаж основания выполняется:

• посредством поверхностного монтажа;

• с применением монтажных штифтов.

Тип крепления определяется конструкцией печатной платы и требованиями КД.

Способы соединения элементов

При формовке углы экрана могут соединяться свободно, методом лазерной сварки либо по технологии «жалюзи». Выбор способа зависит от геометрии изделия и требований к его конструкции.

Материалы и покрытия

Материалы изготовления

Для производства применяются:

• латунь;

• нейзильбер Alloy 770, МНЦ 15-20;

• луженая жесть;

• нержавеющая сталь.

Для стандартных двухкомпонентных экранов используется материал толщиной от 0,15 до 0,6 мм, высота изделия — от 4 до 12 мм. Для многосекционных исполнений толщина материала составляет от 0,3 до 0,6 мм.

Виды покрытий

При необходимости на поверхность изделия наносится напыление:

• медное;

• алюминиевое;

• титановое.

Материал основания и вариант постобработки согласовываются с учетом требований проекта и технологии дальнейшего монтажа.

Маркировка изделий

На экран можно нанести логотип, серийный номер, обозначение изделия или другую технологическую информацию. Доступны лазерная маркировка, шелкография и ультрафиолетовая печать.

Изготовление экранов по индивидуальным размерам

«Резолют» не ограничивается типовыми размерами. Производство позволяет изготовить двухкомпонентную конструкцию требуемой геометрии по чертежу, КД или техническому заданию заказчика.

Возможно изготовление обычных, L- и T-образных и многосекционных экранов. Перед запуском производства согласовываются материал, толщина, высота, способ монтажа, соединение углов, покрытие и маркировка.

Для расчета цены желательно предоставить чертеж или 3D-модель, указать материал, основные размеры, количество изделий и дополнительные требования. Возможна поставка продукции заказчикам в Москву и другие регионы России.

Почему выбирают Rezolut

«Резолют» — российская инженерно-производственная компания полного цикла с производственной площадкой в Обнинске. Производственные возможности включают металлообработку, лазерную резку, гибку, сварку, гальванические и полимерные покрытия, маркировку, сборку и контроль качества.

Производство внутри компании позволяет работать как с опытными образцами, так и с мелко- и крупносерийными партиями, а также адаптировать конструкцию под требования конкретного проекта.

Часто задаваемые вопросы

Можно ли изготовить экран по индивидуальному чертежу?
Да. Геометрия двухкомпонентного формованного экрана может быть разработана по чертежу, КД или техническому заданию заказчика.

Можно ли нанести логотип или серийный номер?
Да. Для этого применяются лазерная маркировка, шелкография и УФ-печать.

Какие сроки изготовления двухкомпонентных экранов?
Срок зависит от геометрии, материала, способа обработки и объема партии. Точный срок определяется после рассмотрения документации и требований к изделию.

Можно ли заказать опытную партию перед серийным производством?
Да. Производственный цикл «Резолют» предусматривает изготовление опытных образцов с последующим переходом к серийному выпуску.

Заказать двухкомпонентные формованные экраны

Нужна консультация инженера или расчет стоимости? Загрузите чертеж или опишите задачу. Для расчета желательно указать размеры изделия, материал, количество, способ монтажа и требования к покрытию или маркировке.
