Каркас радиоэлектронной аппаратуры (РЭА) — это основа конструкции устройства, обеспечивающая размещение печатных плат, модулей, систем охлаждения и элементов экранирования. В условиях импортозамещения собственное производство каркасов для РЭА приобретает стратегическое значение для российских предприятий приборостроения, телекоммуникаций, промышленной автоматики и ОПК. Компания Rezolut, как полноценный аналог Schroff, предлагает полный цикл разработки и изготовления блочных каркасов, соответствующих международным стандартам и российским ГОСТ.

Что такое каркасы для РЭА и какие задачи они решают

Каркасы для РЭА (также известные как крейты, subrack или блочные каркасы) представляют собой стандартизованную металлическую конструкцию для монтажа печатных плат и модулей. Они обеспечивают:

• Механическую защиту и жесткость конструкции.

• Надежное крепление печатных плат через направляющие.

• Теплоотвод и вентиляцию.

• Экранирование для обеспечения электромагнитной совместимости (EMC/EMI).

• Удобство обслуживания и модульность.

Каркас радиоэлектронной аппаратуры решает критические задачи в условиях вибраций, температурных перепадов и электромагнитных помех. Без качественного конструктива даже самая современная электроника рискует выйти из строя.

Размещение печатных плат и модулей

Блочные каркасы оснащаются направляющими (рельсами) для точной посадки плат. Стандарты евромеханики (19-дюймовый формат, HP и U) гарантируют совместимость. Rezolut производит каркасы с высотой 2U–6U, шириной до 84 HP и глубиной 175–475 мм.

Защита от вибраций и механических нагрузок

Жесткость конструкции достигается за счет алюминиевых сплавов, точной гибки и сварки. Статическая нагрузка — до 11 кг. Изделия проходят испытания на вибростойкость, что особенно важно для транспорта (РЖД, метрополитен) и ОПК.

Экранирование и электромагнитная совместимость

Экранирование РЭА реализуется через токопроводящие покрытия, EMC-пружины, текстильные уплотнители и специальные панели. Это минимизирует EMI и обеспечивает стабильную работу в условиях помех.

Материалы для производства каркасов РЭА

Выбор материала напрямую влияет на вес, теплоотвод, коррозионную стойкость и стоимость.

Алюминиевые каркасы

Основной материал — алюминиевые сплавы. Преимущества: низкий вес, отличный теплоотвод. Идеальны для большинства применений в телекоме и автоматике.

Стальные каркасы

Оцинкованная или нержавеющая сталь применяется там, где нужна повышенная жесткость и защита от коррозии (агрессивные среды).

Покрытия и защита от коррозии

• Анодирование — повышает коррозионную стойкость и износоустойчивость.

• Порошковая окраска — долговечная защита и эстетика.

• Токопроводящие покрытия — обязательны для EMC-экранирования.

Технологии изготовления каркасов для радиоэлектронной аппаратуры

Rezolut обеспечивает производство каркасов для РЭА полного цикла на площадке в Обнинске (Калужская область). Цех 1500 м² оснащен оборудованием TRUMPF, AMADA, Bosch и др.

Производственный цикл включает:

1. Проектирование и 3D-моделирование в CAD.

2. Лазерная резка и гибка металла.

3. ЧПУ-обработка (фрезеровка, токарные работы) — точность до долей миллиметра.

4. Сварка.

5. Нанесение покрытий (порошковая окраска, гальваника).

6. Сборка и контроль качества.

ЧПУ-обработка и точность изготовления

Допуски обеспечивают идеальную посадку плат и совместимость с евромеханикой. Повторяемость серийного производства — ключевое преимущество.

Лазерная резка и гибка металла

Позволяют быстро изготавливать индивидуальные решения с минимальными отходами.

Сборка и контроль качества

Каждое изделие проходит многоступенчатый контроль, включая испытания на вибростойкость, тепловые режимы и EMC.

Особенности конструкции блочных каркасов

Блочные каркасы Rezolut — полноценные аналоги EuropacPRO и Schroff.

19-дюймовые каркасы и евромеханика

Стандарт 19" обеспечивает совместимость с большинством шкафов и стоек. Доступны варианты с ручками, крышками и индивидуальными модификациями.

Охлаждение и вентиляция

Перфорированные крышки, монтажные панели и возможность установки вентиляторов решают вопросы теплоотвода.

Удобство сервисного обслуживания

Модульная конструкция, быстросъемные элементы и направляющие упрощают монтаж и обслуживание.

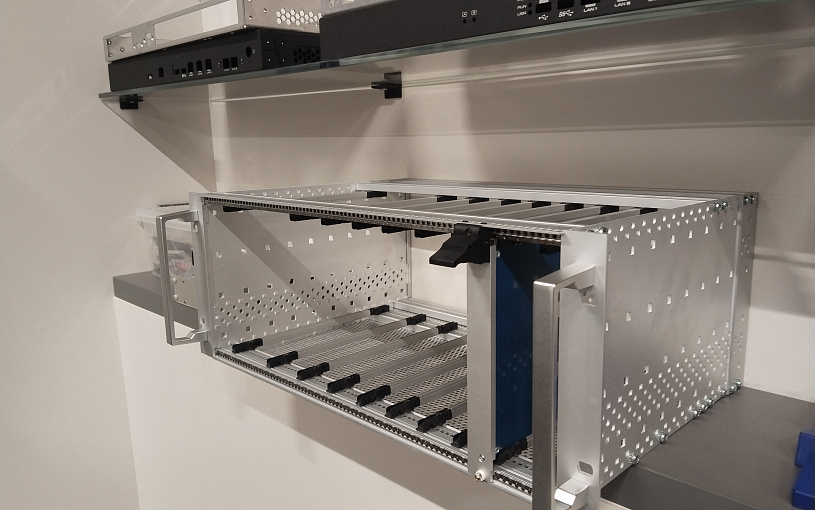

Каркас для монтажа печатных плат с направляющими для тяжелых плат — стандартное решение для промышленной электроники.

Требования к надежности и качеству каркасов РЭА

Теплоотвод и температурные режимы

Алюминиевые профили и продуманная вентиляция поддерживают оптимальные тепловые режимы.

Электромагнитная совместимость

Полноценное экранирование РЭА с использованием EMC-элементов.

Надежность при эксплуатации

Соответствие ГОСТ Р МЭК 60297, вибростойкость, долговечность покрытий и ремонтопригодность. Компания входит в Реестр Минпромторга РФ.

Почему важно заказывать каркасы РЭА у производителя полного цикла

• Сокращение сроков от ТЗ до поставки.

• Полный контроль качества на всех этапах.

• Индивидуальные размеры и адаптация под проект.

• Единая ответственность и инженерная поддержка.

• Выгодные условия по сравнению с импортом при полном соответствии стандартам Schroff.

Компания Rezolut выполняет производство блочных каркасов и конструктивов для РЭА с учетом всех требований заказчика, отраслевых стандартов и особенностей эксплуатации.

Подробнее о продукции: Блочные каркасы, Корпуса, Передние панели, ВЧ-экраны.

Заключение

Качественный каркас радиоэлектронной аппаратуры — фундамент надежности всего устройства. Точность изготовления, правильный выбор материалов и технологий определяют успех проекта. Rezolut, с более чем 10-летним опытом и сотнями реализованных проектов, предлагает проверенные решения для российских производителей.

Оставьте заявку на сайте, запросите расчет или получите консультацию инженера — мы поможем подобрать оптимальное корпусное решение для РЭА.
