В современных электронных устройствах электромагнитные помехи (ЭМП) создают серьёзные проблемы. Высокие частоты сигналов, плотная компоновка компонентов и рост мощности приводят к взаимным наводкам, перекрестным помехам и излучениям, которые нарушают работу устройств. Без эффективной защиты платы теряют стабильность, а изделия не проходят сертификацию по ЭМС.
Экранирование печатных плат решает эти задачи: оно предотвращает проникновение внешних электромагнитных волн и сдерживает собственные излучения. Это обеспечивает соответствие стандартам ТР ТС 020/2011, ГОСТ Р 51317 (МЭК 61000) и отраслевым требованиям. В медицинской технике надёжное электромагнитное экранирование критично для точности диагностики. В автомобилях оно гарантирует бесперебойную работу систем ADAS и ECU. В телекоммуникациях — минимизирует интерференцию в 5G-оборудовании. Компания Rezolut.pro, как надёжный российский партнёр (замещающий решения Schroff), предлагает комплексные подходы к экранированию для повышения надёжности вашей продукции.
Что такое экранирование печатных плат?
Экранирование — это создание барьера из проводящих материалов, который ослабляет или полностью блокирует электромагнитные поля. Основной принцип — отражение и поглощение ЭМ волн. Коэффициент экранирования измеряется в децибелах (дБ) и показывает, насколько снижается интенсивность помех.
Различают три основных типа:
-
Электромагнитное экранирование — защита от электрической и магнитной составляющих ЭМП (высокочастотные помехи).
-
Электростатическое экранирование — предотвращение влияния статических и низкочастотных электрических полей.
-
Магнитное экранирование — фокусируется на низкочастотных магнитных полях, где используют материалы с высокой магнитной проницаемостью.
На печатных платах экранирование от ЭМП реализуется через металлизированные слои, переходные отверстия, экранирующие кожухи и покрытия. Это особенно важно для многослойных плат (МПП), где сигналы на высоких частотах требуют контроля целостности. Правильное экранирование сигнала и печатных проводников снижает перекрестные наводки и повышает помехоустойчивость.
Способы экранирования печатных плат
Существует несколько проверенных методов. Выбор зависит от частотного диапазона, бюджета и требований к устройству.
Металлизация переходных отверстий — один из базовых способов. Стенки отверстий покрывают медью, что создаёт вертикальные экранирующие стенки. Это эффективно для изоляции высокочастотных сигналов и формирования «via fence» (переходной забор, «частокол»). Плюсы: низкая стоимость, интеграция в стандартный процесс производства. Минусы: ограниченная эффективность на очень высоких частотах без дополнительного заземления.

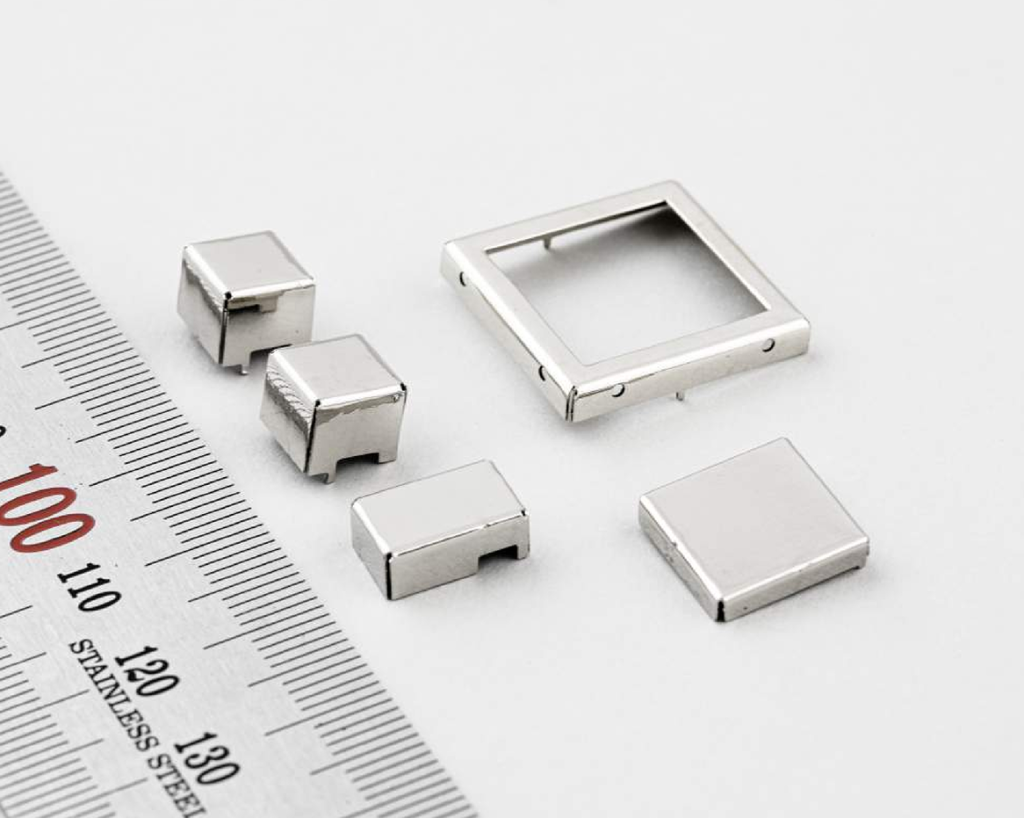

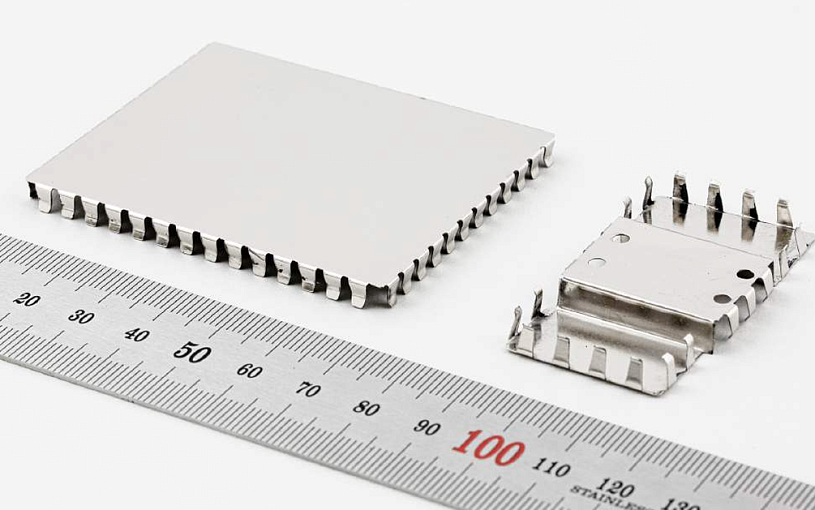

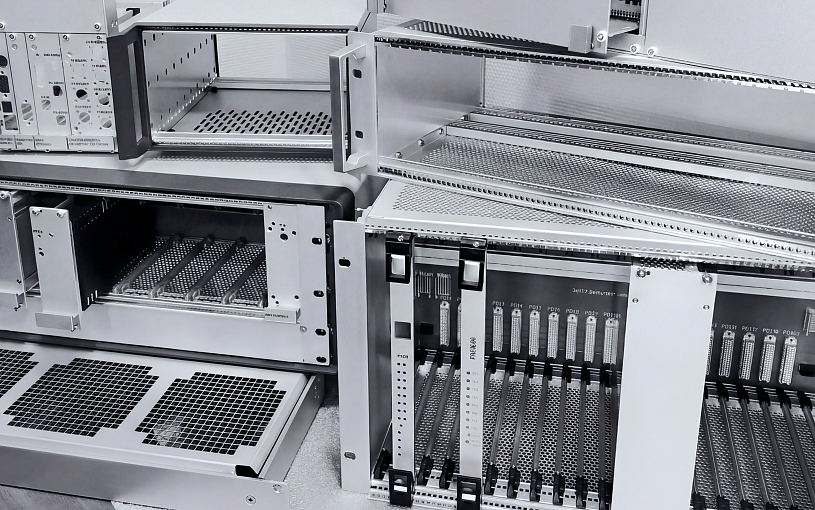

Использование металлических экранов (медь, алюминий). Металлические кожухи (shielding cans) устанавливают над чувствительными участками платы. Медь обеспечивает отличную проводимость, алюминий — лёгкость и коррозионную стойкость. Применяется в телекоме и автоэлектронике. Плюсы: высокий коэффициент экранирования (до 80–100 дБ). Минусы: добавляет вес и габариты.
Графеновые и наноматериалы — перспективное направление. Графеновые покрытия и композиты на основе углеродных нанотрубок обладают высокой проводимостью, малым весом и гибкостью. Они эффективно поглощают ЭМП в широком диапазоне частот и устойчивы к механическим нагрузкам. Преимущества перед традиционными металлами: меньшая толщина, лучшая теплопроводность, возможность нанесения на гибкие платы. Стоимость выше, но оправдана в компактных устройствах.
Электростатическое экранирование — подходит для защиты от высокочастотных электрических помех. Используют проводящие покрытия или заземлённые слои.
Магнитное экранирование — применяют пермаллой или му-металл для низкочастотных полей (до нескольких кГц).
Комбинированное экранирование — сочетание методов даёт максимальную эффективность. Например, металлизация виас + кожух + графеновое покрытие.
Примеры: В автомобильных ECU комбинированное экранирование снижает риски отказов. В медицинских приборах графен помогает уменьшить вес без потери защиты. Стоимость: металлизация — низкая, наноматериалы — средняя/высокая, но окупается надёжностью.
Преимущества и недостатки различных методов экранирования
Эффективность методов зависит от устройства. Для медицинской техники критично максимальное подавление помех — здесь лидируют комбинированные решения с металлическими экранами (высокая производительность, но сложность монтажа). В автомобильных системах важны вес и вибростойкость — графеновые материалы выигрывают по лёгкости и долговечности.
Сравнение:
-
Традиционные металлы (медь/алюминий): отличный коэффициент экранирования, проверенная технология, но более тяжелый (heavier) и дороже в обработке.
-
Графен: лёгкий, гибкий, широкий диапазон частот, лучшая теплопроводность, но требует специального нанесения.
-
Металлизация переходных отверстий: дешёвая интеграция, хороша для внутренних слоёв, но недостаточна в одиночку.
В Rezolut.pro мы помогаем выбрать оптимальный баланс стоимости и эффективности для вашего проекта.
Материалы для экранирования печатных плат

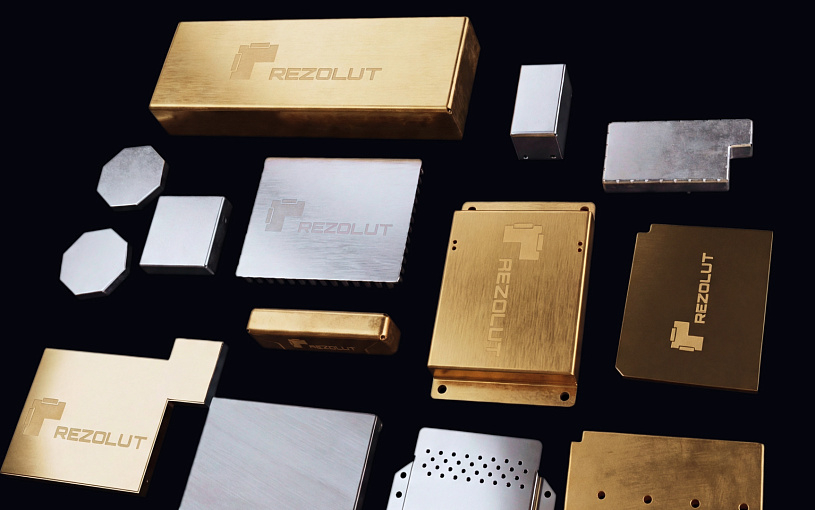

Металлические материалы:
-
Жесть белая ЭЖР ГОСТ 13345–85, EN10202, толщина 0,10–0,36 мм
-
Нейзильбер лист МНЦ15–20 ГОСТ 5187–2003, толщина 0,10–0,36 мм покрытие: гальваническое никелирование, олово‑висмут
-
Коррозионностойкая сталь марки AISI304, AISI430, толщина 0,10–1,0 мм покрытие: гальваническое никелирование, олово‑висмут
-
Сталь различных марок толщина 0,10–1,0 мм покрытие: гальваническое никелирование, олово‑висмут
-
Алюминиевый лист марки АМг2.Н, АМц, А5, АД1М ГОСТ 21631–2019, ENAW-5774, толщина 0,10–1,0 мм покрытие: гальваническое никелирование, олово‑висмут
-
Латунь ЛС59 ГОСТ 15527–2004, толщина 0,20–1,0 мм покрытие: гальваническое никелирование, олово‑висмут
-
Медный лист М1 ГОСТ 1173–2006 толщина 0,20–1,0 мм покрытие: гальваническое никелирование, олово‑висмут
-
Бронза БрБ2т, БрОФ10–1, толщина 0,20–1,0 мм покрытие: гальваническое никелирование, олово‑висмут
Наноматериалы: Графен, карбоновые нанотрубки — высокая эффективность при минимальной толщине, антистатические свойства.
Полимерные материалы: Токопроводящие композиты для лёгких и гибких устройств. Удобны для покрытий.
Экранированные покрытия: Напыляемые или краски с серебром/никелем/графеном. Легко наносятся на пластиковые корпуса.
Технологии нанесения экранирующих материалов на плату
Основные методы:
-
Напыление (вакуумное, магнетронное) — равномерные тонкие слои.
-
Химическое осаждение — для металлизации отверстий.
-
Лазерная обработка — точное формирование экранирующих зон.
Плюсы напыления — высокая адгезия. Минусы — оборудование. В производстве Rezolut.pro мы применяем современные технологии для гарантированного качества. Примеры успешного использования: экранированные платы для промышленной автоматики и телеком-оборудования.
Проектирование печатных плат с учётом ЭМС
Пошаговое руководство:
-
Определите зоны: noisy (источники) и sensitive (приёмники).
-
Разместите печатные проводники с минимальными петлями, используйте дифференциальные пары.
-
Создайте сплошные ground planes, применяйте металлизацию переходных отверстий для via stitching (сшивка переходными отверстиями).
-
Добавьте guard rings (защитные кольца) и shielding layers (экранирующие слои в электронике).
-
Ориентируйтесь на стандарты: ТР ТС 020/2011, ГОСТ Р 51317.
В военных и медицинских разработках правильное размещение экранирующих слоёв предотвращает отказы. Rezolut.pro предлагает экспертизу в проектировании с полным соблюдением ЭМС.
Риски при недостаточном экранировании и последствия ошибок
Недостаточное экранирование приводит к:
-
Техническим рискам: сбои, перегрев, выход компонентов из строя.
-
Юридическим: непрохождение сертификации, штрафы, отзыв продукции.
Реальные примеры: отказы автомобильной электроники из-за ЭМП от мощных источников, сбои в медоборудовании. Избежать помогает профессиональный подход Rezolut.pro.
Влияние экранирования на долговечность и надежность устройства
Качественное экранирование снижает тепловые и механические нагрузки на компоненты, повышает MTBF. В условиях вибраций и температурных перепадов (авто, промышленность) комбинированные методы значительно увеличивают ресурс. Примеры из практики Rezolut.pro подтверждают рост надёжности на 30–50% при правильной реализации.
Заключение
Экранирование печатных плат — ключ к контролю электромагнитных помех и соответствию требованиям ЭМС. Правильный выбор методов и материалов обеспечивает стабильность, безопасность и конкурентоспособность продукции.
Закажите консультацию по проектированию плат с учётом ЭМС и защитой от помех у специалистов Rezolut.pro. Ознакомьтесь с нашими решениями для экранирования печатных плат и выберите оптимальный метод для вашего проекта. Мы предлагаем российские аналоги высокого уровня, замещающие импортные решения Schroff.
