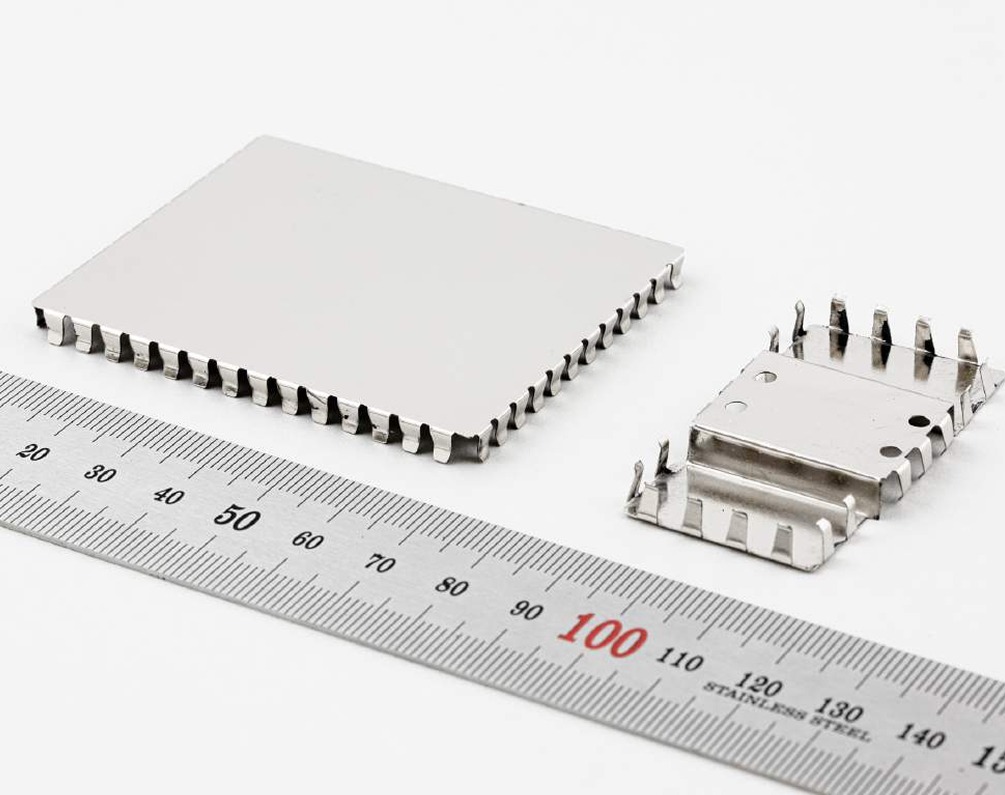

Изображение 1. ВЧ-экран из нейзильбера Alloy 770 МНЦ15–20 ГОСТ 5187–2003
При проектировании современной радиоэлектронной аппаратуры выбор материала для ВЧ-экрана напрямую влияет на результаты испытаний по ЭМС (электромагнитной совместимости), стабильность серийного производства и себестоимость изделия. Ошибка на этапе выбора может привести к ухудшению экранирования печатных плат, деформации экрана после пайки оплавлением (reflow), появлению коррозии или неоправданному увеличению стоимости изделия.
Хотя все материалы для ВЧ-экранов представляют собой металлические сплавы, их эксплуатационные свойства существенно отличаются. Инженеру приходится учитывать не только уровень экранирования, но и электропроводность, пружинящие свойства, технологичность штамповки, совместимость с автоматизированным SMD-монтажом и условия эксплуатации готового устройства.
Компания Rezolut выполняет изготовление ВЧ-экранов толщиной от 0,15 до 0,6 мм из латуни, нейзильбера Alloy 770 МНЦ15–20 ГОСТ 5187–2003, луженой жести и нержавеющей стали, производя как однокомпонентные экраны, так и двухкомпонентные экраны. Ниже рассмотрим особенности каждого материала с точки зрения производства и эксплуатации.
От чего зависит эффективность ВЧ-экрана
Скин-эффект и электропроводность
На частотах выше 100 МГц начинает доминировать скин-эффект: высокочастотный ток проходит преимущественно по поверхностному слою металла. Поэтому при выборе материала решающее значение имеет не столько толщина экрана, сколько его удельная электропроводность, обычно выражаемая относительно международного стандарта IACS.
Чем выше проводимость материала, тем эффективнее отражаются и поглощаются электромагнитные поля. Именно поэтому медные сплавы традиционно применяются для высокочастотного экранирования. Простое увеличение толщины экрана редко компенсирует низкую проводимость материала, особенно в диапазоне гигагерц.
При этом материал должен обеспечивать стабильный электрический контакт по всему контуру экрана. Даже небольшие зазоры между обечайкой и крышкой способны ухудшить эффективность экранирования на высоких частотах.
Технологичность: штамповка и пайка
Для серийного производства важны не только электрические характеристики, но и технологичность. Заготовка должна без дефектов проходить операции штамповки, формируя обечайку и крышку без трещин, складок и остаточных деформаций.
На производстве Rezolut при штамповке нейзильбера Alloy 770 МНЦ15–20 ГОСТ 5187–2003 особое внимание уделяется настройке зазора между пуансоном и матрицей. Благодаря выраженным пружинящим свойствам сплава даже небольшое отклонение инструмента может привести к изменению геометрии детали. Латунь, напротив, более пластична и менее требовательна к настройке оснастки.
Не менее важна совместимость с пайкой волной припоя и пайкой оплавлением (reflow). Материал должен выдерживать температурный профиль до 260 °C без коробления, расслоения покрытия и ухудшения качества соединения с печатной платой. Для современных SMD-компонентов это является обязательным требованием стандартов IPC.
Детальное сравнение материалов для ВЧ-экранов
Латунь (Brass): высокая проводимость и пластичность
ВЧ-экраны из латуни остаются одним из наиболее распространённых решений для радиоэлектронной аппаратуры благодаря сочетанию высокой электропроводности, хорошей технологичности и сравнительно доступной стоимости. Для производства экранов чаще применяются латуни типа ЛС59 и аналогичные сплавы меди с цинком, которые после штамповки могут подвергаться никелированию или лужению для повышения коррозионной стойкости и улучшения паяемости.
Высокая электропроводность обеспечивает эффективное экранирование в широком диапазоне рабочих частот, а пластичность материала позволяет изготавливать сложные детали с несколькими зонами гиба и глубокими вытяжками без риска образования микротрещин. Именно поэтому латунь часто выбирают для экранов сложной геометрии с большим количеством крепёжных лепестков и вентиляционных отверстий.
С точки зрения производства латунь считается одним из самых технологичных материалов. Она легко поддаётся штамповке, обеспечивает стабильные размеры деталей и хорошо переносит массовое изготовление. После нанесения защитного покрытия материал демонстрирует высокую паяемость как при пайке волной припоя, так и при пайке оплавлением стандартными пастами Sn63/Pb37 или SAC305.
Основным недостатком является склонность поверхности к окислению без дополнительного покрытия. Поэтому для серийной продукции практически всегда применяется гальваническое никелирование или лужение. По стоимости латунь занимает промежуточное положение между лужёной жестью и нейзильбером.
Нейзильбер (Alloy 770 / C77000 / CuNi18Zn20 / МНЦ15–20 ГОСТ 5187–2003): золотой стандарт SMD-экранирования
Нейзильбер Alloy 770 (обозначения C77000 или CuNi18Zn20, или МНЦ15–20 ГОСТ 5187–2003) считается одним из наиболее универсальных материалов для производства современных SMD-экранов. Благодаря сочетанию меди, никеля и цинка он обладает удачным балансом механических и электрических характеристик.
Электропроводность нейзильбера Alloy Alloy 770 МНЦ15–20 ГОСТ 5187–2003 ниже, чем у латуни, однако остаётся достаточной для большинства задач по экранированию печатных плат. При этом добавление никеля значительно повышает коррозионную стойкость материала и позволяет эксплуатировать изделия без ухудшения характеристик даже при повышенной влажности.
Главное преимущество сплава — выраженные пружинящие свойства. Они особенно важны при производстве двухкомпонентных экранов, где крышка должна многократно сниматься и устанавливаться обратно, сохраняя стабильный электрический контакт с рамкой без дополнительной пайки. Благодаря этому материал широко применяется в телекоммуникационном оборудовании, измерительной технике и устройствах, требующих сервисного обслуживания.
На практике штамповка нейзильбера требует более точной настройки инструмента, чем обработка латуни. Из-за упругости материала необходимо тщательно контролировать зазор между матрицей и пуансоном, иначе возможно изменение геометрии готовой детали после снятия нагрузки. Такой производственный нюанс особенно заметен при изготовлении тонкостенных обечаек толщиной менее 0,2 мм.
Несмотря на более высокую стоимость, именно нейзильбер часто становится оптимальным выбором, если требуется сочетание стабильной геометрии, долговечности и высокой надёжности электрического контакта.
Луженая жесть (SPTE): бюджетное решение для массового производства
Луженая жесть (SPTE) представляет собой низкоуглеродистую сталь, покрытую тонким слоем олова. Такое покрытие значительно улучшает паяемость материала и одновременно защищает основу от коррозии.
Главное достоинство SPTE — низкая стоимость при хорошей совместимости с автоматизированной сборкой. Во время пайки оплавлением оловянное покрытие легко смачивается припоем, благодаря чему обеспечивается качественное соединение без применения специальных технологических приёмов. Это делает материал востребованным при производстве массовой потребительской электроники.
Однако следует учитывать особенности эксплуатации. Если защитный слой олова повреждается при механическом воздействии или последующей обработке, открытые участки стали начинают подвергаться коррозии. По этой причине луженая жесть рекомендуется преимущественно для изделий, работающих в нормальных климатических условиях без постоянного воздействия влаги и агрессивных сред.
По механической прочности SPTE уступает нейзильберу и нержавеющей стали, поэтому её применение ограничено конструкциями, не испытывающими значительных вибрационных или ударных нагрузок.
Нержавеющая сталь: прочность и защита от агрессивных сред
ВЧ-экраны из нержавеющей стали применяются значительно реже, чем экраны из медных сплавов, однако остаются востребованными в специализированных отраслях. Наиболее распространены марки AISI 304 и AISI 430, отличающиеся высокой механической прочностью, износостойкостью и устойчивостью к воздействию влаги, химически активных веществ и перепадов температур.
Основное преимущество материала — долговечность. Нержавеющая сталь практически не подвержена коррозии и сохраняет геометрию даже при длительной эксплуатации в условиях вибраций. Именно поэтому её используют в оборудовании Automotive, промышленной автоматике, железнодорожной электронике и аппаратуре, эксплуатируемой вне помещений.
При этом необходимо учитывать физические ограничения материала. По сравнению с латунью или нейзильбером нержавеющая сталь обладает значительно меньшей электропроводностью, поэтому эффективность экранирования на высоких частотах снижается. Кроме того, материал сложнее поддаётся штамповке, а для получения качественного паяного соединения зачастую требуется предварительная подготовка поверхности, применение специальных флюсов или нанесение дополнительных гальванических покрытий.
Если приоритетом являются максимальная механическая прочность, стойкость к коррозии и длительный срок службы, использование нержавеющей стали полностью оправдано. Если же ключевыми требованиями являются минимальные потери сигнала и высокая эффективность ЭМС, предпочтение обычно отдают латуни или нейзильберу.
Сводная таблица: какой материал выбрать?
При выборе материала необходимо учитывать не один параметр, а совокупность требований проекта: рабочий диапазон частот, условия эксплуатации, требования к пайке, конструкцию экрана и бюджет изделия. Сравнительная таблица позволяет быстро определить, какой материал лучше подходит для конкретной задачи.
Материал | Электропроводность | Паяемость | Коррозионная стойкость | Механическая прочность | Относительная стоимость | Типовое применение |
Латунь | Высокая (≈25–30 % IACS) | Высокая после покрытия | Средняя | Средняя | Средняя | Телекоммуникации, измерительная техника, многосекционные экраны |
Нейзильбер Alloy 770 МНЦ15–20 ГОСТ 5187–2003 | Средняя (≈15–20 % IACS) | Отличная | Высокая | Высокая | Высокая | Двухкомпонентные SMD-экраны, промышленная электроника |
Луженая жесть (SPTE) | Средняя | Отличная | Средняя | Низкая | Низкая | Массовое производство бытовой электроники |
Нержавеющая сталь | Низкая | Средняя (после подготовки) | Очень высокая | Очень высокая | Высокая | Automotive, промышленная и уличная электроника |
Практика: выбор материала под задачи и частоты
Потребительская электроника и телекоммуникации (до 6 ГГц)
Для оборудования связи, сетевого оборудования, базовых станций, Wi-Fi- и 5G-модулей, навигационных систем и другой аппаратуры, работающей в диапазоне до 6 ГГц, основным критерием является эффективность экранирования печатных плат. На этих частотах решающее значение имеют электропроводность материала и качество электрического контакта по всему периметру экрана. В большинстве случаев инженеры выбирают ВЧ-экраны из латуни либо нейзильбер Alloy 770 МНЦ15–20 ГОСТ 5187–2003. Латунь обеспечивает высокую эффективность экранирования при умеренной стоимости, а нейзильбер позволяет изготавливать двухкомпонентные конструкции со съёмной крышкой, удобные для сервисного обслуживания и настройки устройства. Оба материала хорошо совместимы с автоматизированным SMD-монтажом и выдерживают пайку оплавлением по стандартным IPC-профилям.
Транспортная и промышленная электроника
В автомобильной, промышленной и специальной электронике условия эксплуатации значительно жёстче. Помимо требований по ЭМС необходимо учитывать вибрации, ударные нагрузки, циклический нагрев и охлаждение, воздействие влаги, масел и реагентов. Если экран должен многократно открываться без потери электрического контакта, оптимальным решением становится нейзильбер Alloy 770 МНЦ15–20 ГОСТ 5187–2003 благодаря его пружинящим свойствам и высокой коррозионной стойкости. Когда же определяющими являются механическая прочность и долговечность конструкции, предпочтение отдают ВЧ-экранам из нержавеющей стали. Для бюджетных изделий, эксплуатируемых в нормальных климатических условиях, экономически оправданным вариантом остаётся луженая жесть, которая обеспечивает хорошую паяемость при минимальной стоимости материала. На практике окончательный выбор определяется не одним параметром, а совокупностью требований по ЭМС, технологии производства, стоимости и ресурсу изделия.
Производство ВЧ-экранов в компании Rezolut
Компания Rezolut выполняет изготовление ВЧ-экранов полного цикла методом высокоточной штамповки. Мы производим ВЧ-экраны для печатных плат из латуни, нейзильбера Alloy 770 МНЦ15–20 ГОСТ 5187–2003, нержавеющей стали и лужёной жести толщиной от 0,15 до 0,6 мм. В зависимости от конструкции изделия доступны как цельноштампованные экраны, так и двухкомпонентные решения с отдельными рамкой и крышкой.
При выборе материала инженеры Rezolut учитывают рабочий диапазон частот, требования по ЭМС, особенности монтажа, условия эксплуатации и стоимость серийного производства. Это позволяет подобрать оптимальное решение ещё на стадии проектирования и избежать доработок после испытаний.
Если требуется подобрать материал или рассчитать стоимость изготовления партии экранов, направьте нашим специалистам чертежи в форматах DXF или STEP, а также спецификацию изделия. Мы подготовим рекомендации по материалу, технологии штамповки и защитным покрытиям с учётом требований вашего проекта.
