Блочный каркас для РЭА в 19-дюймовом стандарте — это базовый конструктив для монтажа печатных плат, модулей и электронных компонентов в промышленной аппаратуре. 19 дюймовый каркас обеспечивает унификацию, совместимость оборудования и удобство масштабирования систем. Правильный выбор такого каркаса напрямую влияет на надежность, теплоотвод, вибростойкость и ремонтопригодность всей радиоэлектронной аппаратуры.
Для инженеров-конструкторов и производителей приборов важно учитывать не только габариты, но и нагрузочные характеристики, совместимость с евромеханикой и условия эксплуатации. Компания Rezolut, как российский производитель полного цикла, предлагает как типовые блочные каркасы, так и решения под индивидуальные ТЗ — полноценные аналоги EuropacPRO и Schroff.
Что такое 19-дюймовый блочный каркас

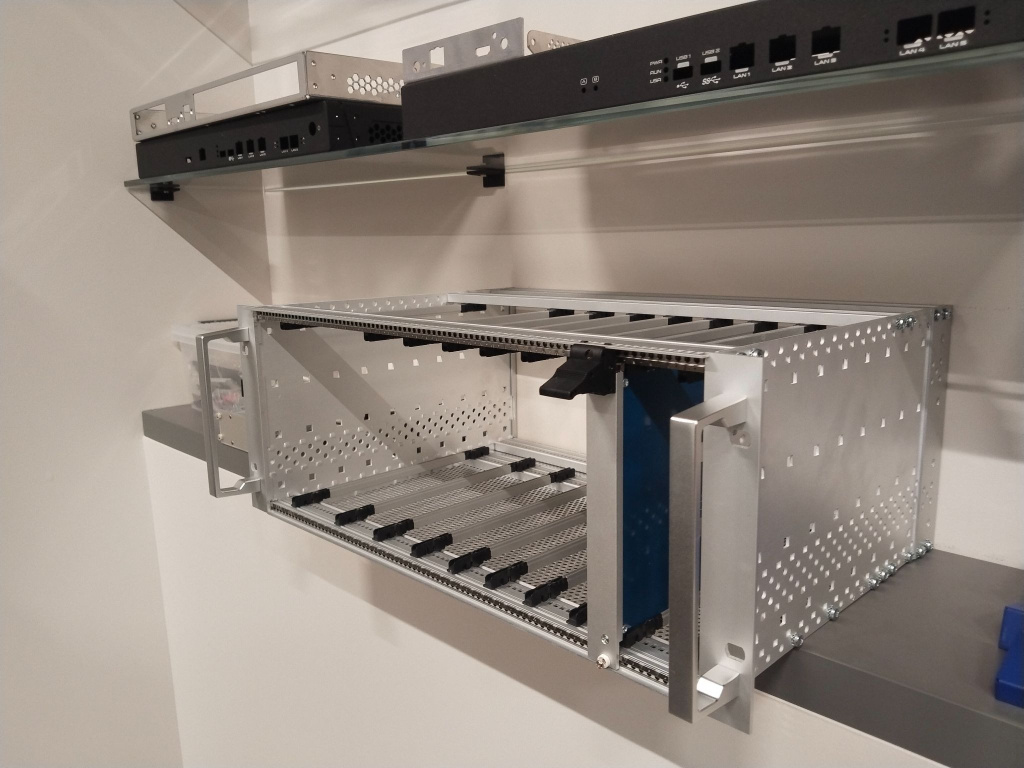

19-дюймовый каркас (subrack, крейт) — стандартизованная металлическая конструкция шириной 19 дюймов (482,6 мм), предназначенная для установки в монтажные стойки и шкафы. Он состоит из боковых стенок, горизонтальных рельсов, кронштейнов, крышек, направляющих(хз, направляющие в стандартные каркасы не входят, но можно и упомянуть) и других элементов.
19 дюймовый стандарт возник в телекоммуникационной отрасли США в начале XX века для унификации оборудования телефонных станций. Сегодня он закреплен международным стандартом IEC 60297 (российский аналог — ГОСТ Р МЭК 60297-3-101-2006) и применяется повсеместно.
Откуда появился стандарт 19 дюймов
Стандарт определяет внешнюю ширину 19" и шаг монтажных отверстий. Это позволило создавать модульные системы, где оборудование разных производителей легко интегрируется в одну стойку.
Где используются 19-дюймовые каркасы
-
Телекоммуникационное оборудование и серверные системы.
-
Промышленная автоматика и системы управления.
-
Измерительная аппаратура.
-
Транспорт (РЖД, метрополитен).
-
ОПК и авиационная электроника.
-
Медицинские приборы.
Блочные каркасы обеспечивают механическую защиту, электромагнитную совместимость (EMC/EMI) и удобный монтаж плат.
Почему стандарт важен для РЭА
Унифицированные размеры упрощают проектирование, логистику и обслуживание. Несоблюдение стандарта приводит к проблемам совместимости и удорожанию проекта.
Что означают размеры 1U, 2U, 3U и как их выбирать
Высота каркаса измеряется в юнитах (U). Один юнит (1U) = 44,45 мм (1,75").
|
Размер |
Высота, мм |
Типичное применение |
|
1U |
44,45 |
Компактные устройства |
|
2U |
88,9 |
Небольшие системы |
|
3U |
133,35 |
Стандарт для многих промышленных модулей |
|
4U |
177,8 |
Стандарт для многих промышленных модулей |
|
6U |
266,7 |
Стандарт для многих промышленных модулей |
Когда достаточно 1U
Для простых устройств с минимальным тепловыделением и малым количеством компонентов. Ограничения — по охлаждению и количеству плат.
Когда используют 3U и выше
При необходимости разместить несколько еврокарт, мощные источники питания, модули охлаждения или тяжелые компоненты. Высота влияет на жесткость и доступ к элементам.
Как размер влияет на охлаждение и обслуживание
Большие высоты позволяют организовать эффективную вентиляцию (перфорированные крышки, направляющие с зазорами), но увеличивают вес и стоимость конструкции.
Каркас для монтажа плат должен учитывать не только высоту, но и глубину размещения модулей.
Основные критерии выбора блочного каркаса для РЭА
Глубина каркаса и размещение плат
Глубина (175–475 мм и более) определяется длиной печатных плат. Недостаточная глубина приводит к невозможности установки модулей или нарушению воздушных потоков.
Направляющие и совместимость с евромеханикой
Направляющие (рельсы) обеспечивают точную посадку плат по стандарту HP (1 HP = 5,08 мм). Важны типы рельсов (Т-КК, Т-ПМ), нагрузка на направляющие и наличие EMC-экранирования.
Нагрузочная способность конструкции
Типовая статическая нагрузка — до 11 кг. При вибрационных нагрузках требуется усиление конструкции.
Охлаждение и вентиляция
Перфорация, возможность установки вентиляторов, теплоотвод через алюминиевый профиль. Перегрев — одна из главных причин отказов РЭА.
Материал каркаса: алюминий или сталь
-
Алюминиевый каркас — легкий, хороший теплоотвод, анодирование.
-
Стальной — повышенная жесткость, но больший вес.
Инженерная рекомендация: для большинства задач оптимален алюминий
Стандартные и заказные каркасы: что выбрать
Когда подходит стандартный каркас
При соответствии размеров плат и модулей каталожным решениям (2U–6U, 84 HP, стандартные глубины). Быстрая поставка, проверенная совместимость.
Когда требуется индивидуальное проектирование
-
Нестандартные платы или глубина.
-
Специфические требования к экранированию, охлаждению или креплению.
-
Работа в условиях повышенных вибраций или температур.
Преимущества заказного производства
-
Точное позиционирование направляющих.
-
Интеграция специальных интерфейсов и охлаждения.
-
Оптимизация под конкретный проект, сокращение сроков сборки конечного изделия.
Производство блочных каркасов полного цикла позволяет оперативно выпускать как типовые, так и custom-решения.
Типичные ошибки при выборе 19-дюймового каркаса
-
Неправильный выбор глубины — платы не помещаются или нарушается охлаждение.
-
Отсутствие запаса по нагрузке — деформация при вибрации.
-
Игнорирование евромеханики — проблемы с совместимостью модулей.
-
Недостаточное внимание к EMC — помехи в работе оборудования.
-
Отсутствие запаса по сервисному доступу — сложный монтаж/демонтаж в стойке.
Как Rezolut проектирует блочные каркасы для РЭА

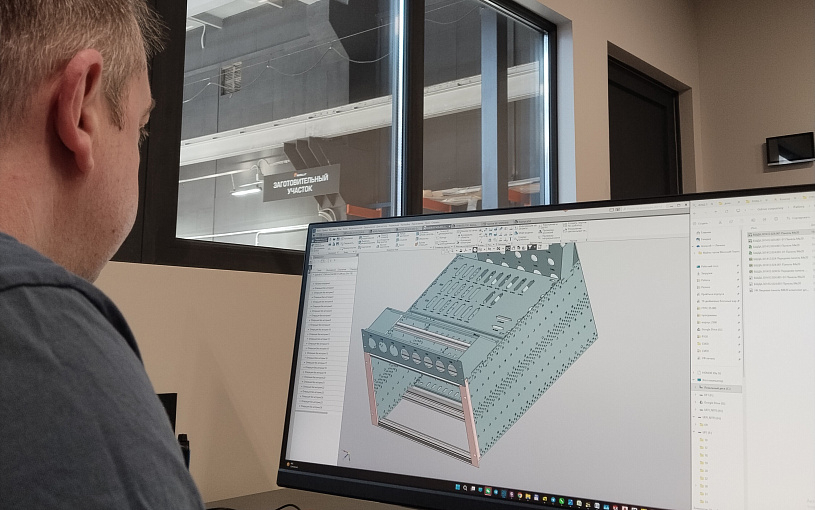

Rezolut обеспечивает полный цикл: от 3D-моделирования и лазерной резки до сборки и испытаний на собственной площадке в Обнинске. Оборудование TRUMPF, AMADA позволяет выдерживать жесткие допуски и обеспечивать повторяемость.
Инженеры компании адаптируют 19 дюймовый каркас под конкретные печатные платы, тепловые режимы и условия эксплуатации. Продукция соответствует IEC 60297 и внесена в Реестр Минпромторга РФ.
Подробнее о продукции:
Заключение
Выбор блочного каркаса для РЭА — это баланс между стандартными решениями и индивидуальными требованиями проекта. Учет высоты в U, глубины, направляющих, материалов и охлаждения на этапе проектирования предотвращает большинство проблем на этапе эксплуатации.
Если требуется подбор типового каркаса 19 дюймов или разработка заказного решения — оставьте заявку на сайте или запросите консультацию инженера Rezolut. Мы поможем подобрать оптимальный конструктив под вашу задачу с учетом всех технических ограничений и стандартов.
