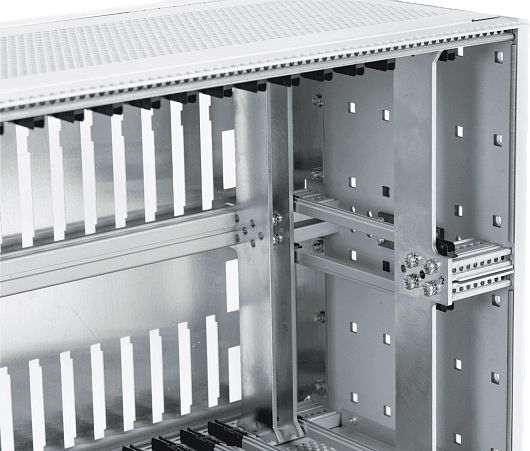

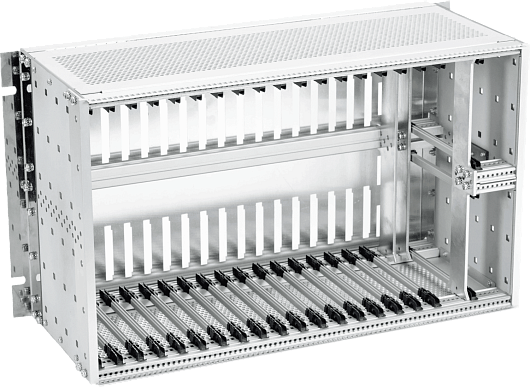

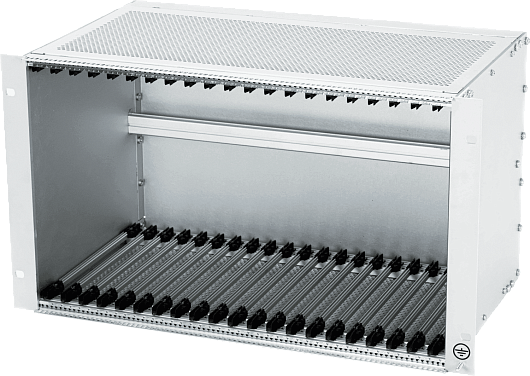

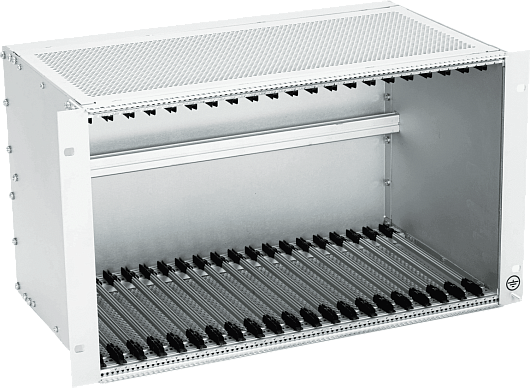

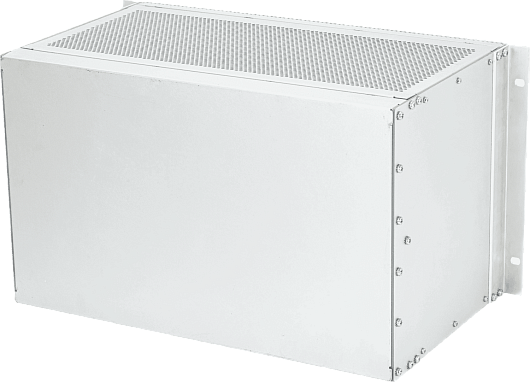

19-дюймовый блочный каркас с ручками и крышками
- Индивидуальная конфигурация отдельных деталей, по желанию монтаж (уже при заказе от 1 шт.)
- Широкий выбор вариантов по высоте, ширине и глубине
- Направляющие для самых разных применений
- Детали для экранирования в целях улучшения ЭМС-свойств
- Возможности внутреннего монтажа с помощью монтажной панели
- Выбор вариантов внутреннего оснащения
- Возможны дополнительные изменения, например, дополнительные вырезы или отверстия.
Выберите предложение:
характеристики
Тип изделия
Блочный каркас
Линейка изделия
Блочный каркас (аналог EuropacPRO)
Высота стойки
2U, 3U, 4U, 5U, 6U
Ширина стойки
84 HP (возможно изготовление каркасов шириной 20 HP, 28 HP, 40 HP, 42 HP, 63 HP)
Глубина изделия
175 мм, 235 мм , 295 мм, 355 мм, 415 мм, 475 мм
Материал
Алюминий
Статическая нагрузка
15 кг
Способ монтажа
Шкаф
Принадлежности/Составляющие 19-дюймового блочного каркаса с ручками и крышками
См. модель
Поз.
Наименование
Описание
Поз. 1
Боковая стенка
Определяет высоту и глубину блочного каркаса; материал — алюминий 2 мм. В стандартном исполнении идет без перфорации. Возможна универсальная перфорация в боковой стенке для монтажа принадлежностей (заказывается дополнительно).
Поз. 2
Горизонтальный рельс
Определяет ширину блочного каркаса; алюминиевый профиль, с отверстиями для направляющих, с пазами для ввода
Поз. 3
Кронштейн
19″ кронштейн для текстильного ЭМС-уплотнителя
Поз. 4
Защитная крышка
Снабжена перфорацией и предназначена для механической защиты и/или ЭМС-экранирования
Поз. 5
Задний угловой профиль
Задний угловой профиль для ЭМС-уплотнения (текстиль)
Поз. 7
Задняя/передняя сторона
Передняя панель
Поз. 8

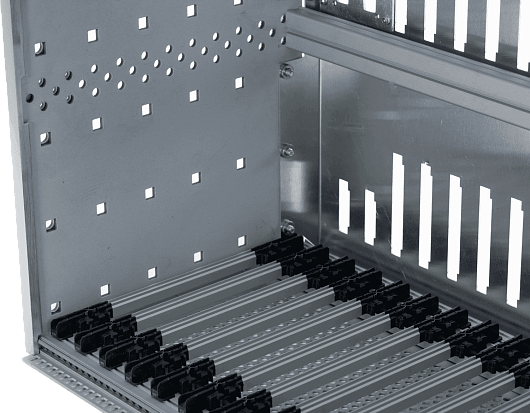

Направляющие
Направляющие являются связующим звеном между блочным каркасом и печатными платами; для печатных плат различных форматов, из пластика или металла, в дополнительной комплектации с возможностью кодировки и оснащения ESD-зажимами для отвода электростатического заряда.
Поз. 6
Ручки
Ручки монтируются на 19″ кронштейны
ЭМС-экранирование (без изображения)
Широкий ассортимент компонентов для экранирования блочного каркаса в зависимости от приложения
Планка резьбовая 5,08 (без изображения)
Для крепления передних панелей к горизонтальным рельсам, оцинкованная сталь
Внутренние компоненты (без изображения)
Универсальные внутренние компоненты для различных вариантов установки оборудования
Комплектность поставки 19-дюймового блочного каркаса с ручками и крышками
| Поз. | Наименование | Количество |
|---|---|---|
| Поз. 1 | Боковая стенка | 2 |
| Поз. 2 | Горизонтальный рельс | 6 |
| Поз. 3 | Кронштейн | 2 |
| Поз. 4 | Защитная крышка | 2 |
| Поз. 5 | Задний угловой профиль | 2 |
| Поз. 6 | Ручки | 2 |
Информация для заказа 19-дюймового блочного каркаса с ручками и крышками
|
Высота (U) |
Глубина (mm) D1 |
Ширина (HP) |
Описание |
| 2 |
235 |
84 | ЛТФН.19.013-00 19-дюймовый блочный каркас с ручками и крышками, аналог EuropacPRO |
| 2 | 475 | 84 |
ЛТФН.19.013-04 19-дюймовый блочный каркас с ручками и крышками, аналог EuropacPRO |
| 3 | 235 | 84 |
ЛТФН.19.014-00 19-дюймовый блочный каркас с ручками и крышками, аналог EuropacPRO 24563-472 |
| 3 | 475 | 84 |
ЛТФН.19.014-04 19-дюймовый блочный каркас с ручками и крышками, аналог EuropacPRO |
| 4 | 235 | 84 |
ЛТФН.19.015-00 19-дюймовый блочный каркас с ручкам и крышками, аналог EuropacPRO |
| 4 | 475 | 84 |
ЛТФН.19.015-04 19-дюймовый блочный каркас с ручкам и крышками, аналог EuropacPRO |
| 6 | 235 | 84 |
ЛТФН.19.016-00 19-дюймовый блочный каркас с ручкам и крышками, аналог EuropacPRO 24567-472 |
| 6 | 475 | 84 |
ЛТФН.19.016-04 19-дюймовый блочный каркас с ручкам и крышками, аналог EuropacPRO |
дополнительные сведения
- Корпуса поставляются в собранном виде
- Дополнительная опция: комплектация задней стенкой
- Поставка в разобранном виде согласовывается отдельно
