ВЧ-экранирование — один из ключевых способов электромагнитного экранирования высокочастотных цепей печатных плат от электромагнитных помех (ЭМП) и высокочастотных помех. Металлический ВЧ-экран создаёт эффект клетки Фарадея, блокируя внешние излучения и предотвращая утечку сигналов наружу. Правильное проектирование ВЧ-экранов обеспечивает соответствие нормам ЭМС, стабильную работу устройства и долговечность.
На практике такие ошибки часто выявляются уже на этапе опытной сборки. Особенно критичны они в устройствах с плотной компоновкой и высокими требованиями к ЭМС. Даже опытные разработчики допускают ошибки проектирования ВЧ-экранов, которые приводят к снижению эффективности экранирования, проблемам при монтаже ВЧ-экранов, дополнительным ручным операциям и браку. В результате возрастают затраты, ухудшается защита от ЭМП и падает надёжность изделия.
Типичные ошибки при проектировании ВЧ-экранов
Одна из самых распространённых ошибок — неправильные размеры конструкции экрана. Если ВЧ-экран слишком мал, он не охватывает все чувствительные компоненты и трассы, оставляя зоны, уязвимые к помехам. Слишком большой экран увеличивает паразитную ёмкость и усложняет теплоотвод.
Особенно критична высота экрана. Как правило, при недостаточной высоте (в зависимости от частоты и конструкции) экран не обеспечивает нужное затухание на высоких частотах. Слишком высокая конструкция повышает риск деформации при пайке и механических нагрузках. Что приводит к снижению эффективности электромагнитного экранирования. Решение: параметры экрана подбирают с учётом частоты, компоновки платы и требований по ЭМС.
Слабое прилегание экрана к плате — ещё одна частая проблема. Если рамка экрана не плотно контактирует с полигоном земли по всему периметру (зазоры более 0,2–0,3 мм), возникают щели, через которые просачиваются помехи. Это резко снижает эффективность электромагнитного экранирования в электронике, особенно на частотах выше 500 МГц. В итоге происходит утечка сигналов и нарушение целостности экрана. Решение: обеспечить плотное прилегание по всему периметру.
Неправильное расположение вентиляционных отверстий тоже приводит к серьёзным последствиям. Отверстия диаметром, превышающим λ/20 (где λ — длина волны рабочей частоты), как правило, превращаются в антенны, пропускающие излучение. Неправильно размещённые отверстия нарушают целостность экрана и ухудшают охлаждение компонентов. Это приводит к перегреву и снижению долговечности. Решение: использовать отверстия диаметром ≤ λ/20–λ/50 и honeycomb-структуры.

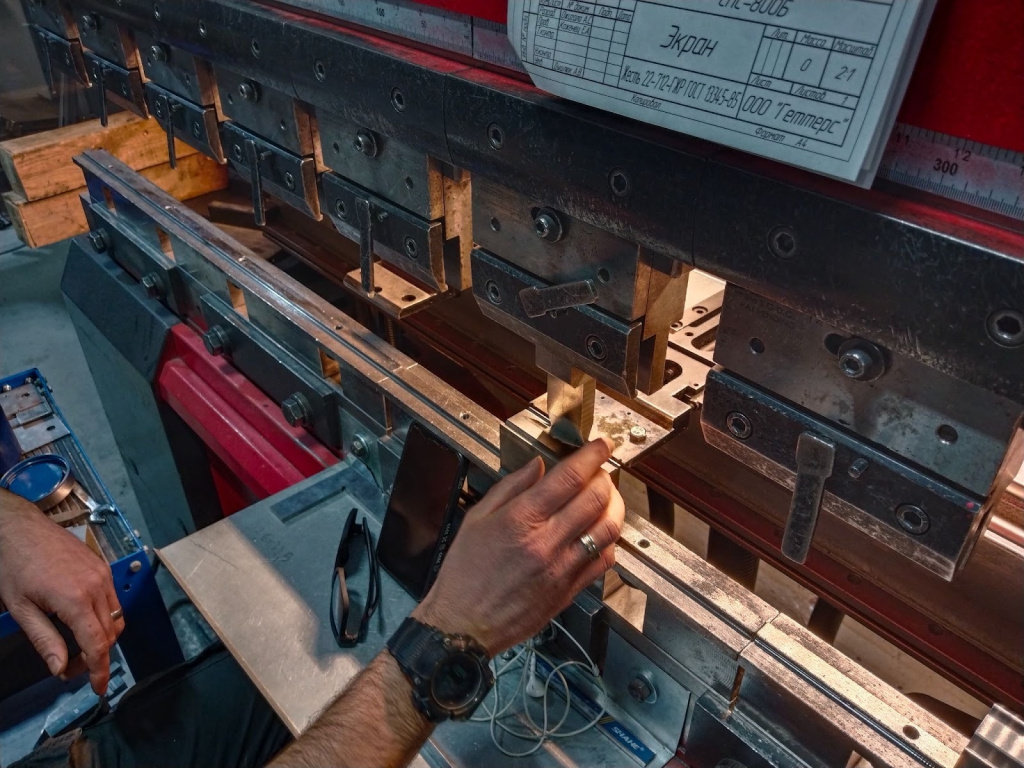

Конструкция ВЧ-экрана и монтаж: проблемы и решения
Конструктивные недочёты часто проявляются именно на этапе монтажа ВЧ-экранов. Один из типичных промахов — отсутствие удобного доступа к тестовым точкам и регулировочным элементам. После установки экрана приходится его снимать для диагностики или настройки, что увеличивает трудозатраты и риск повреждения.
Многие конструкции требуют лишних ручных операций: подгибание усиков, дополнительная пайка ВЧ-экрана или применение клея для фиксации. Это замедляет сборку, повышает вероятность брака и увеличивает себестоимость. И как итог: рост производственных ошибок в проектировании ВЧ-экранов и дополнительные операции. Решение: использовать экраны с пружинящими контактами по периметру, вырезы или съёмные секции, а также рамки с готовыми крепёжными лапками, совместимые с автоматическим монтажом.
Для упрощения монтажа ВЧ-экранов рекомендуется:
-

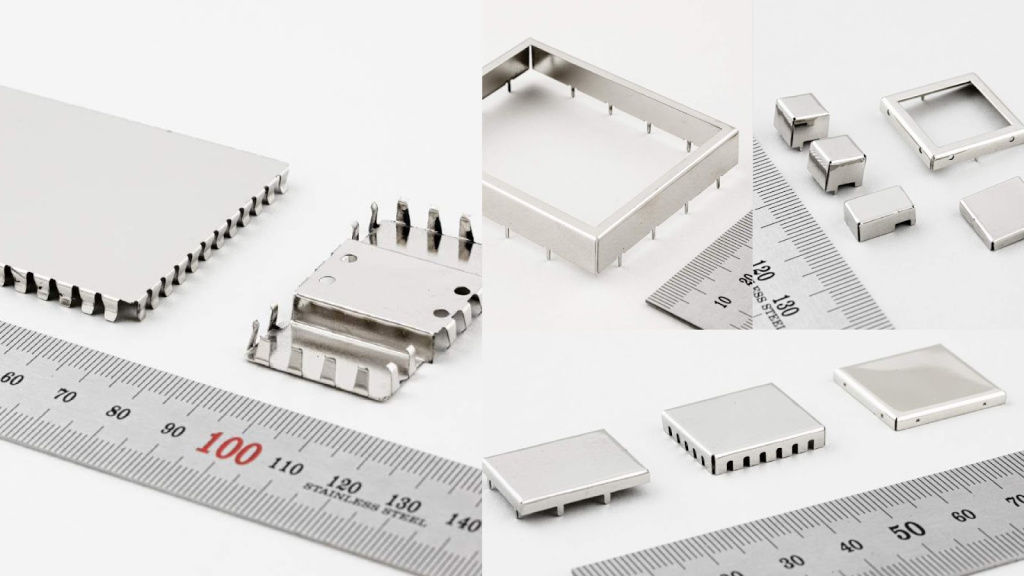

Использовать экраны с пружинящими контактами по периметру для надёжного прижима без лишней пайки.
-
Предусматривать вырезы или съёмные секции для доступа к ключевым точкам.
-
Применять рамки с готовыми крепёжными лапками, совместимые с автоматическим монтажом.
Такие решения минимизируют ручные операции и снижают риск ошибок.
Влияние покрытия экрана на пайку и долговечность
Покрытие экрана существенно влияет на качество пайки экрана и общую надёжность.
Никелевое покрытие (обычно химический никель) обеспечивает хорошую коррозионную стойкость и совместимость с пайкой оплавлением. Однако при толщине более 5–7 мкм может ухудшаться смачиваемость припоем.

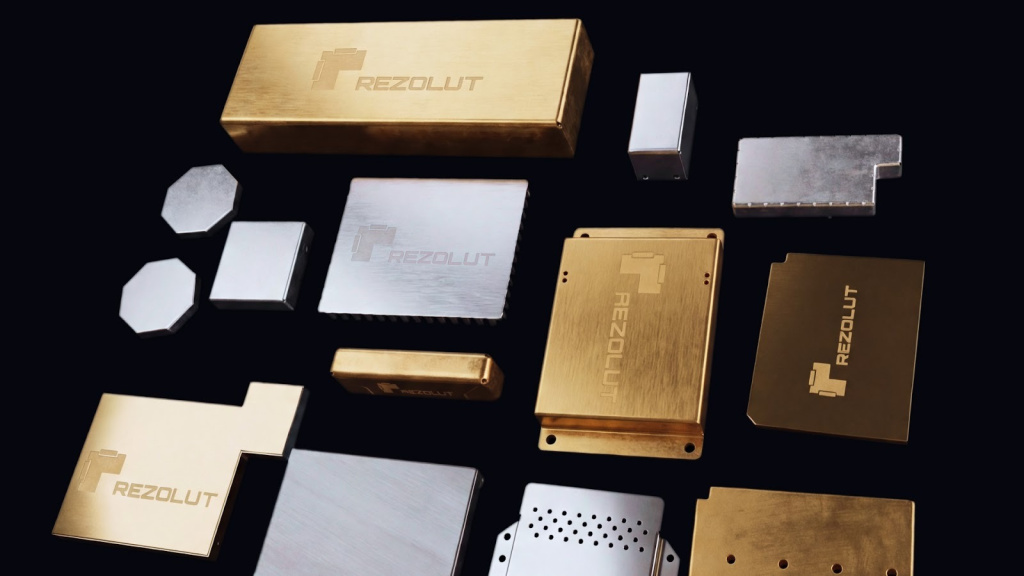

Золотое покрытие (иммерсионное золото поверх никеля, тип ENIG) даёт отличную паяемость и защищает от окисления даже после длительного хранения. Золото предотвращает «черные подушечки» и повышает надёжность многократной пайки. Минус — более высокая стоимость.
Выбор покрытия зависит от требований к пайке, условиям эксплуатации и сроку службы изделия. Для ВЧ-применений он должен учитывать температурный профиль пайки, количество циклов сборки и условия эксплуатации.
Практические рекомендации для устранения ошибок
Чтобы избежать производственных ошибок в проектировании ВЧ-экранов, следуйте этим правилам:
-
Параметры экрана подбирают с учётом частоты, компоновки платы и требований по ЭМС. Используйте симуляторы ЭМС (HFSS, CST) для проверки.
-
Обеспечивайте плотное прилегание экрана: полигон земли по периметру шириной не менее 1,5 мм, vias stitching с шагом ≤ λ/20 (обычно 2–5 мм). Исключайте зазоры более 0,2 мм.
Для вентиляционных отверстий используйте диаметр ≤ λ/20–λ/50, располагайте их в зонах с низкой плотностью энергии. Предпочтительны honeycomb-структуры или сетки.
-
Обеспечивайте доступ к тестовым точкам через вырезы или съёмные крышки. Планируйте конструкцию экрана под автоматический монтаж.
-
Выбирайте покрытие экрана с учётом пайки экрана: никель для экономичных решений, ENIG для высокой надёжности.
Соблюдение этих практик значительно повышает эффективность электромагнитного экранирования.
Влияние ошибок на производственный процесс
Производственные ошибки в проектировании ВЧ-экранов напрямую увеличивают производственные затраты. Неправильные размеры экрана или слабое прилегание экрана приводят к переделкам: снятию/установке экрана, дополнительной пайке экрана, ручной герметизации щелей.
Неверно расположенные вентиляционные отверстия вызывают перегрев → отказы компонентов → повторный монтаж. Плохое покрытие экрана ухудшает смачиваемость → холодная пайка → визуальный и рентген-контроль → брак.
В итоге растут трудозатраты, увеличивается процент брака и удлиняются сроки. Правильное проектирование ВЧ-экранов позволяет избежать этих операций и минимизировать потери.
Заключение
Ошибки при проектировании ВЧ-экранов существенно снижают эффективность электромагнитного экранирования, увеличивают производственные затраты и усложняют ремонт. Типичные проблемы — неправильные размеры экрана, слабое прилегание экрана, неудачные вентиляционные отверстия, неудачный выбор покрытия экрана — приводят к браку и дополнительным расходам.
Для одного из наших заказчиков — производителя оборудования для беспроводной связи 5G — мы переработали конструкцию ВЧ-экрана. Первоначальный вариант имел зазоры по периметру и вентиляционные отверстия диаметром, превышающим рекомендуемые значения. После внесения изменений уровень излучаемых помех снизился, а необходимость в ручной доработке при монтаже ВЧ-экранов полностью исчезла. Изделие успешно прошло сертификацию по стандартам ЭМС с первого предъявления.
Внимательный подход к проектированию ВЧ-экранов и монтажу ВЧ-экранов позволяет добиться надёжной защиты от ЭМП, повысить долговечность и снизить себестоимость. Специалисты Rezolut.pro обладают многолетним опытом в проектировании ВЧ-экранов с учётом требований международных стандартов ЭМС (IEC, CISPR) и успешно решают задачи для ведущих производителей электроники.
